1. КАКИМИ МОДЕЛЯМИ ПРЕДСТАВЛЕНА СЕРИЯ ПРЕОБРАЗОВАТЕЛЕЙ UPORT?

Преобразователи UPort представлены тремя линейками оборудования:

  • Серия UPort 11xx - однопортовые преобразователи USB в RS-232, RS-422 и RS-485. Самые простые преобразователи, добавляющие в компьютер один последовательный порт.
  • Серия UPort 12xx/14xx/16xx - многопортовые (2/4/8/16-портовые) преобразователи. Добавляют несколько COM-портов в компьютер. Порты являются независимым друг от друга, каждому порту может персонально назначаться режим работы (RS-232, RS-422 или RS-485), формат передачи данных и т.д.
  • Серия UPort 2xxx - бюджетная серия преобразователей. Устройства выполнены в пластиковом корпусе и ориентированы на решение задач IT и офисной автоматизации.

Две последние цифры в номере модели преобразователя указывает на поддерживаемый интерфейс передачи данных. К примеру, UPort 1110 поддерживает только RS-232, UPort 1130, в свою очередь, поддерживает RS-422/485, а UPort 1150 имеет поддержку всех перечисленных интерфейсов RS-232/422/485. Данные цифры актуальны для всех серий преобразователей UPort.

2. ЧТО ОЗНАЧАЕТ ИНДЕКС "I" В НАЗВАНИИ МОДЕЛЕЙ UPORT?

Буква «I» в названии модели (например, UPort 1150I) обозначает, что у данного устройства на интерфейсах RS-422/485 есть дополнительная изоляция 2 кВ защищающая от электромагнитных помех.

3. С КАКИМИ ОПЕРАЦИОННЫМИ СИСТЕМАМИ РАБОТАЮТ ПРЕОБРАЗОВАТЕЛИ UPORT?

Преобразователи UPort поддерживаются всеми операционными системами Microsoft Windows, начиная с Windows 2000 и заканчивая Windows 10, операционными системами Linux с версиями ядра 2.4, 2.6, 3.x. Некоторые модели UPort поддерживают более широкий список операционных систем.
Самые последние драйверы и список поддерживаемых ОС Вы всегда можете скачать с нашего сайте, раздел "ПО и документация"

4. СКОЛЬКО УСТРОЙСТВ UPORT МОЖНО ПОДКЛЮЧИТЬ К ОДНОМУ КОМПЬЮТЕРУ?

Само по себе максимальное количество подключаемых устройств UPort не лимитировано. Но при подключении большого количества устройств необходимо иметь ввиду следующие ограничения:

  • Максимальное количество USB-устройств, поддерживаемое одним USB-контроллером: 127

  • Максимальное количество COM-портов, поддерживаемое ОС Windows: 256 (до Windows XP SP2 включительно) или 4096 (начиная с Windows XP SP3 и выше)

5. КАК ПРОИЗВЕСТИ НАСТРОЙКУ ПРЕОБРАЗОВАТЕЛЯ?

Преобразователь готов к работе сразу после установки драйвера и, как правило, не требует специальных настроек.


Если модель Вашего преобразователя поддерживает различные последовательные интерфейсы (RS-232, RS-422, RS-485), то Вы можете указать каждому порту его режим работы.


Все основные настройки преобразователя в ОС Windows осуществляются через Диспетчер Устройств, раздел Многопортовые последовательные адаптеры. Во вкладке Port Configuration находятся основные настройки портов. Здесь можно менять интерфейс последовательного порта (RS-232, RS-422, RS-485), режим передачи данных и т.д.

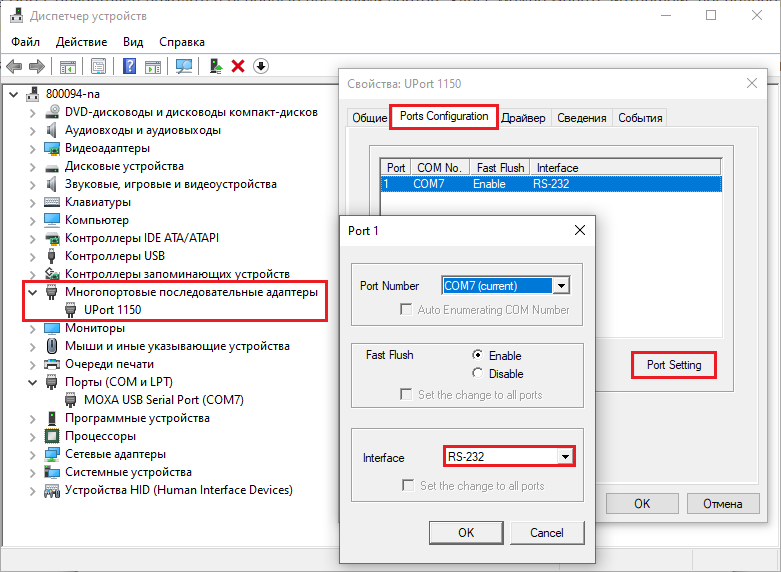

Процедура изменения интерфейса последовательного порта на примере 1-портового устройства UPort 1150 представлена на картинке.

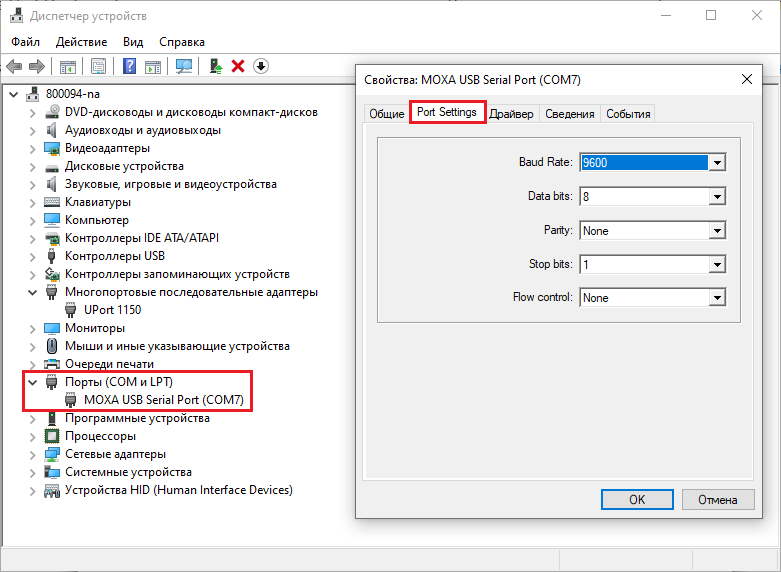

Скорость, количество бит данных, четность, стоп-бит и контроль потоков настраиваются в разделе Порты (COM и LPT).



6. НАСКОЛЬКО ПРЕОБРАЗОВАТЕЛИ UPORT СОВМЕСТИМЫ С ОБОРУДОВАНИЕМ ДРУГИХ ПРОИЗВОДИТЕЛЕЙ, И МОГУТ ЛИ ОНИ В ПОЛНОЙ МЕРЕ ЗАМЕНИТЬ РЕАЛЬНЫЙ COM-ПОРТ КОМПЬЮТЕРА?

Устройства UPort создают на Вашем компьютере полноценный COM-порт, никаких проблем возникнуть не должно. Могут возникнуть проблемы со старым программным обеспечением, так как при использовании UPort COM-порт создается средствами операционной системы, а старое программное обеспечение, разработанное для ОС DOS или версий Windows 3.1/95/98, зачастую обращается к порту на физическом уровне.


На практике, учитывая практически повсеместный отказ от использование старого ПО, проблемы возникают крайне редко.

7. НА КАКОМ ЧИПСЕТЕ ПОСТРОЕНЫ ПРЕОБРАЗОВАТЕЛИ UPORT? СОВМЕСТИМЫ ЛИ УСТРОЙСТВА UPORT С ДРАЙВЕРАМИ СТОРОННИХ ПРОИЗВОДИТЕЛЕЙ?

Устройства UPort построены на базе микросхем, разработанных компанией MOXA. Мы не можем гарантировать работу устройств с драйверами сторонних производителей.

8. ЕСТЬ ЛИ У ВАС СРЕДСТВА ПО ПЕРЕДАЧЕ USB-СИГНАЛОВ НА ДАЛЬНИЕ РАССТОЯНИЯ (ПОСРЕДСТВОМ ПОСЛЕДОВАТЕЛЬНЫХ ИНТЕРФЕЙСОВ, ETHERNET, ОПТИКИ, WI-FI И ПРОЧ.)

К сожалению, на настоящий момент компания MOXA не выпускает удлинителей USB-интерфейсов.

9. ПОДДЕРЖИВАЮТ ЛИ ПРЕОБРАЗОВАТЕЛИ UPORT 9-БИТНЫЙ ФОРМАТ ПЕРЕДАЧИ ДАННЫХ?


Нет. Для 9-битной передачи данных лучше преобразователи UPort не использовать.


9-битные посылки не являются стандартом для интерфейса RS-232 и не поддерживаются преобразователями UPort. Теоретически, 9-битная посылка может быть сгенерирована путем принудительной установки бита четности 8-битной посылки в значение "0" или "1". Указанная установка может быть сделана только операцией изменения формата передаваемых данных, но эта операция выполняется в UPort достаточно долго (порядка 10 мс), что зачастую недопустимо при передаче данных.


Для передачи 9-битных посылок рекомендуется использовать мультипортовые платы, устанавливаемые внутрь компьютера.
