Надежная и эффективная связь с CAN-устройствами MOXA
Современные промышленные приложения требуют надежной и эффективной связи при передаче данных. Благодаря ассортименту CAN-устройств от MOXA вы сможете обеспечить плавную интеграцию устройств в любые промышленные системы.
Преобразователи протокола CAN
Судовая интегрированная электрическая двигательная установка
Требования к системе
- Для решения проблем экологии современные судовые двигательные системы оснащаются аккумуляторными батареями, что требует подключения устройств между мостиком и двигательной установкой к ПЛК для управления.
- Устройства используют различные протоколы, такие как J1939 (аккумуляторы), CANopen (устройства управления) и PROFINET (ПЛК), что требует их преобразования.
- Шлюз протоколов должен быть компактным, т.к. в шкафу ограничено пространство.
Почему Moxa
- MGate 5123 является гибким решением, поддерживающим протоколы J1939 или CANopen для конечных устройств и PROFINET для ПЛК.
- Компактный корпус позволяет устанавливать устройство в ограниченных пространствах.
- Интеграция гетерогенных систем ускоряется благодаря встроенной диагностике протоколов, мониторингу трафика и ведению журналов событий для эффективного устранения неполадок.
| Серии | MGate 5121 | MGate 5122 | MGate 5123 |
| Протокол А | Modbus TCP SNMP |
EtherNet/IP SNMP |
PROFINET SNMP |
| Протокол B | CANopen, J1939, Проприетарный CAN (CAN 2.0A/B) | ||
| Рабочая температура | Стандартная: от -10 до 60°C Расширенная: от -40 до 75°C |
||
Преобразователи CAN в оптоволокно
Система пожарной сигнализации
Требования к системе
- Скорости передачи данных ограничиваются дистанцией CAN-шины. Чем выше скорость передачи, тем короче дальность передачи. Преобразователи CAN в оптоволокно увеличивают расстояния связи между противопожарными панелями в разных зданиях.
- Механизм ACK является обязательным в преобразователе.
Почему Moxa
- Поддерживает скорость передачи данных CAN до 1 Мбит/с и скорость CAN FD до 5 Мбит/с; расстояние передачи по оптоволокну может достигать 40 км с использованием одномодового волокна или до 2 км с использованием многомодового волокна.
| Серии | ICF-1170I | ICF-1171I |
| Применение | Только изоляция сигнала | Увеличение расстояния передачи |
| Протокол | CAN | CAN, CAN FD |
| Тип оптики | Многомодовая (дальность до 2 км) |
Многомодовая или одномодовая (дальность до 40 км) |
| Функция Auto Baudrate | — | ✔ |
| Рабочая температура | Стандартная: от 0 до 60°C Расширенная: от -40 до 85°C |
Стандартная: от 0 до 60°C Расширенная: от -40 до 75°C |
Платы интерфейса CAN

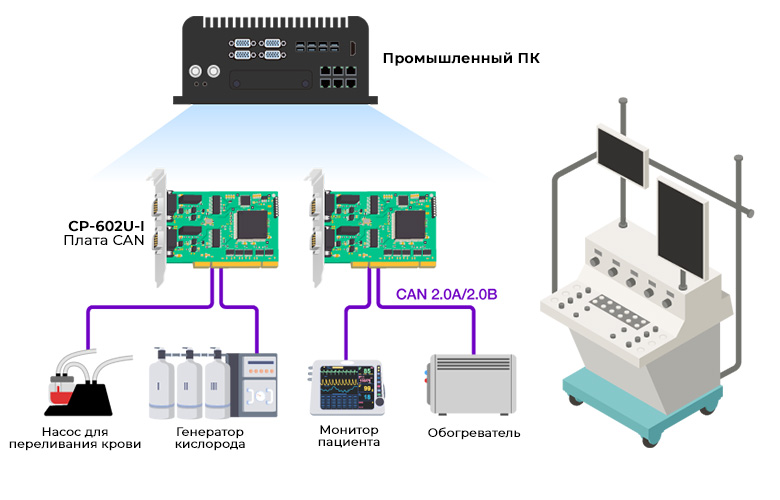

Система искусственного кровообращения
Требования к системе
- Поставщик медицинских компонентов использует интерфейс CAN для обеспечения надежности и эффективности системы, особенно для аппаратов искусственного кровообращения.
- Большая часть медицинского оборудования использует промышленные ПК для интеграции устройств и разработанных приложений, а также может иметь модульное исполнение. Пространство в шкафу для медицинского оборудования часто ограничено.
Почему Moxa
- Производитель медицинского оборудования может подключить CAN-плату в промышленный ПК для легкой интеграции CAN-интерфейса в свою систему.
- Moxa разрабатывать драйверы, поддерживающие различные операционные системы (устаревшие или современные) промышленных ПК, обеспечивая клиентам легкую интеграю CAN-плат в их системы.
| Серии | CP-602E-I | CP-602U-I | CP-602I |
| Интерфейс | PCI Express | Universal PCI | PC/104-Plus |
| Протокол | CAN 2.0A, CAN 2.0B | ||
| Скорость передачи данных | 10/20/50/125/250/500/800/1000 Кбит/с, настраиваемая | ||
| Изоляция | 2 кВ | ||
| Рабочая температура | Стандартная: от 0 до 55°C Расширенная: от -40 до 85°C |
||
