Новое поколение Modbus‑шлюзов серии MGate MB3000-G2

Компания Moxa представила новое поколение промышленных Modbus-шлюзов — серию MGate MB3170-G2/MB3270-G2/MB3470-G2. Эти устройства обеспечивают преобразование между Modbus TCP, RTU, ASCII в промышленных системах автоматизации.

Ключевые особенности

• Высокопроизводительный режим Agent Mode для активного опроса устройств и кэширования данных.
• Поддержка стандартного и расширенного Modbus, включая проприетарные протоколы.
• Функция Auto Device Routing для ускоренной и удобной настройки шлюза.
• Маршрутизация по TCP-порту или IP-адресу для любых архитектур.
• До 32 клиентов Modbus TCP.
• Поддержка коммуникации Modbus serial client и Modbus serial server.
• Поддержка Ethernet-каскадирование и режима с 2 подсетями.
• Наличие модификаций с 10/100BaseTX, 100BaseFX и SFP-портами.
• Инструменты диагностики Modbus и мониторинга трафика.
• Гальваническая изоляция 2 кВ на последовательных портах (модели с I).
• Рабочая температура от –40 до +75 °C (модели с -T).
• Два резервированных входа питания и релейный выход.

Высокопроизводительное преобразование Modbus

MGate серии G2 работает в двух режимах: Transparent Mode и Agent Mode. Transparent Mode выполняет стандартное преобразование протоколов по запросу. Режим Agent Mode подходит для крупных систем и требовательных приложений — шлюз сам опрашивает устройства, кэширует значения и напрямую предоставляет их SCADA-системе, что значительно снижает задержку связи.

Гибкая интеграция в различные архитектуры

Поддержка конфигурации с двумя подсетями (dual-subnet) позволяет объединять Modbus TCP и Modbus RTU/ASCII-устройства без изменений в существующей структуре сети. MGate обеспечивает конвертацию TCP в Serial, Serial в Serial, TCP в TCP, а также работу в режиме RealCOM для совместимости со старым ПО. Поддержка проприетарных Modbus-расширений избавляет от необходимости разработки собственных драйверов и делает серию G2 универсальным решением для любой Modbus-инфраструктуры.

Удобная конфигурация и диагностика

Встроенные средства диагностики позволяют оперативно собирать информацию о состоянии системы и ускоряют поиск неисправностей. Функция «одного клика» собирает полный комплект данных для технической поддержки, что сокращает время простоя и упрощает обслуживание.

Новый веб-интерфейс

Веб-интерфейс разработан для упрощения работы с ключевыми функциями, которые необходимы в ежедневной работе: конфигурация, мониторинг и устранение неполадок.

Если вы раньше не использовали веб-интерфейс MGate — ничего страшного. Этот учебный материал поможет вам быстро освоить новый веб-интерфейс.

Как узнать информацию об устройстве и его настройках в веб-интерфейсе MGate?

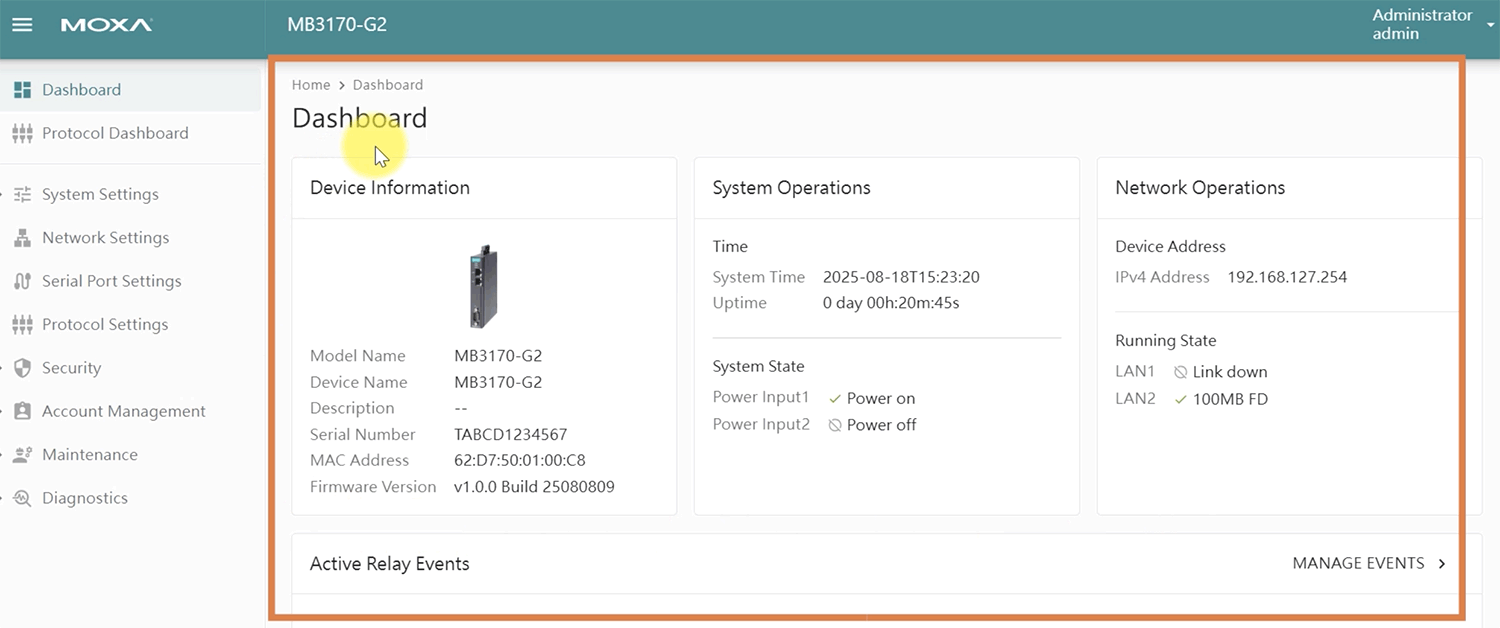

После входа в веб-интерфейс на главной странице (Dashboard) отображается сводная информация об устройстве:

• состояние устройства,
• данные о прошивке,
• сетевые параметры, включая IP-адрес,
• важные события.

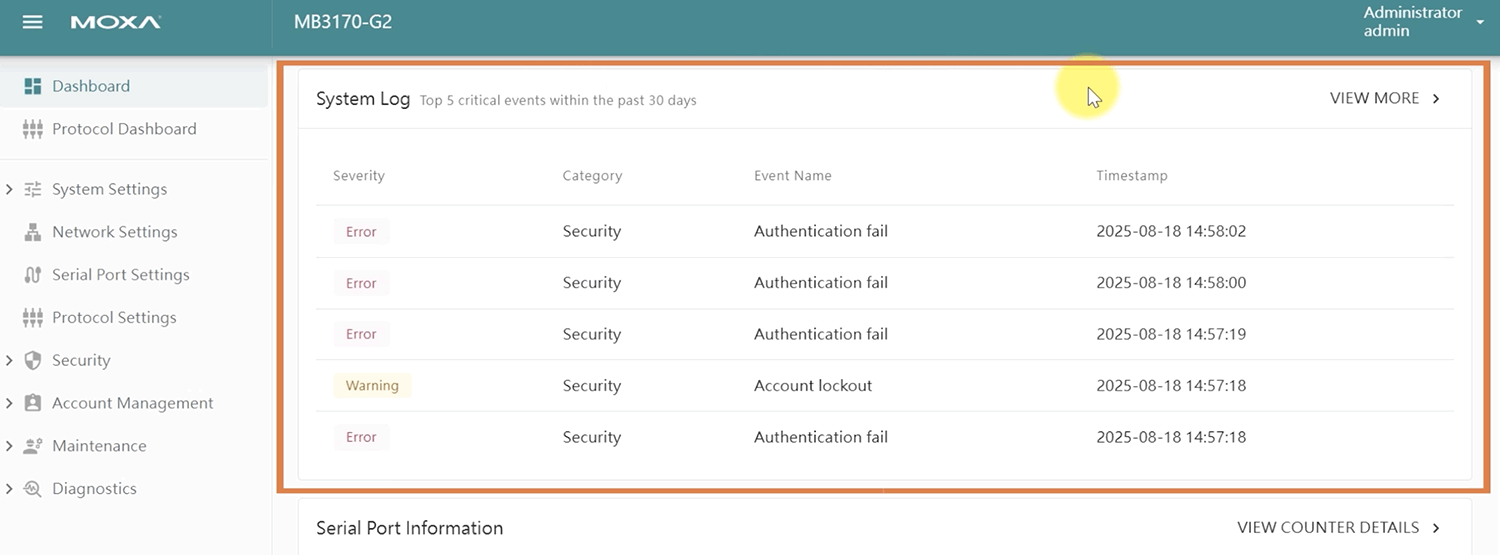

Особенно удобно быстро проверять системный журнал (System Log) на наличие критических событий. Например, вы можете увидеть попытки входа в систему и результат аутентификации.

Что проверить в первую очередь, если система не считывает данные со счётчиков?

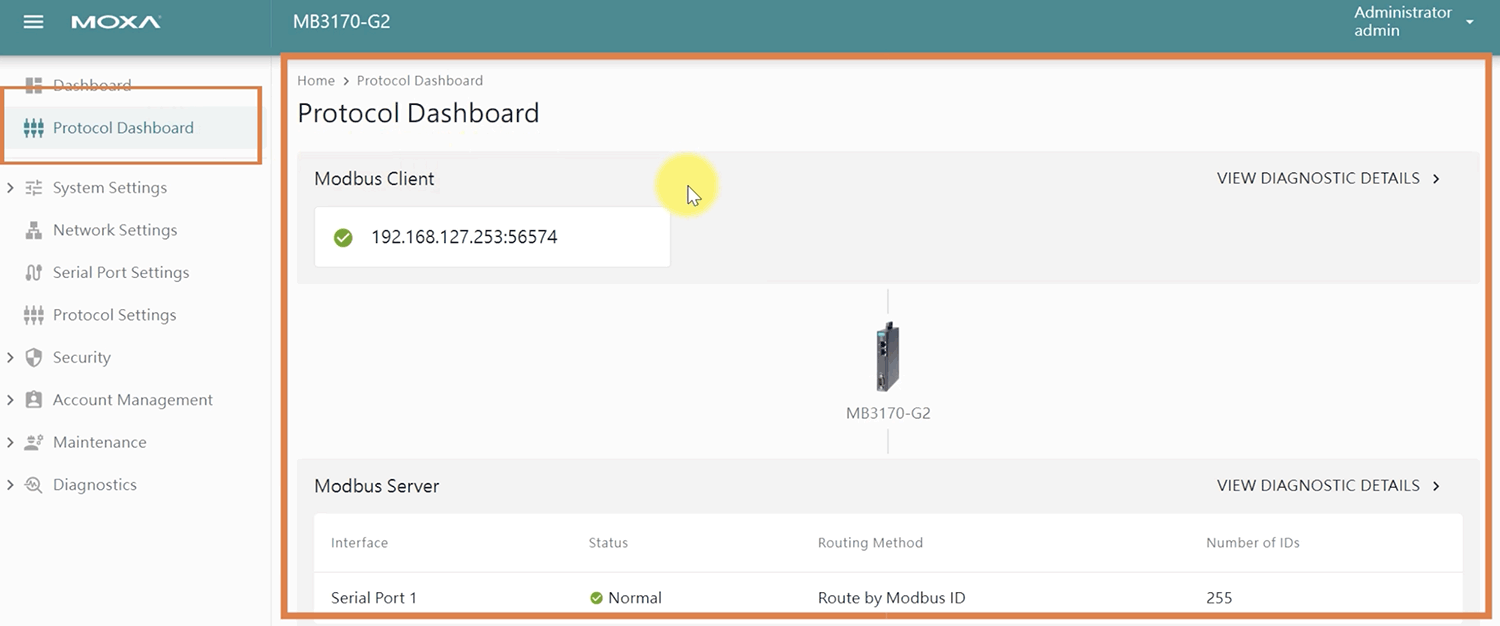

Проверьте Protocol Dashboard.
Он отображает ключевую информацию:

• базовые параметры настройки коммуникационных протоколов,
• роли (Client/Server),
• текущий статус.

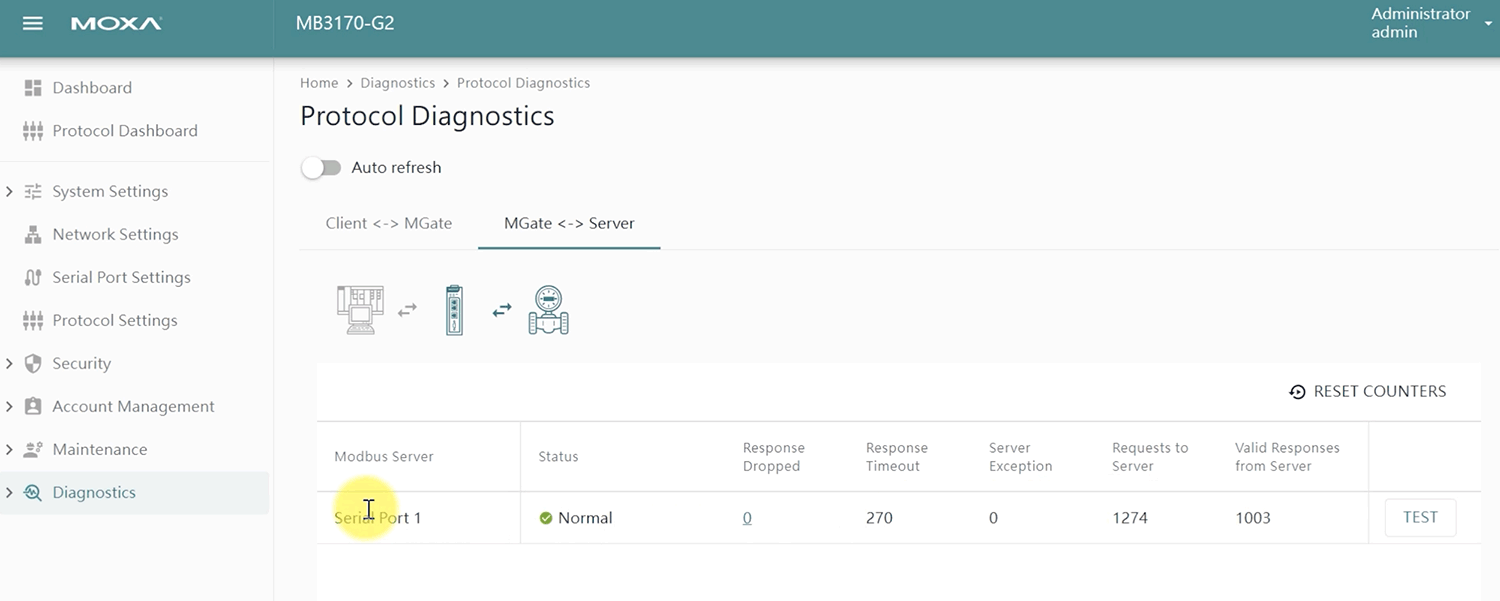

Этот раздел даёт полный обзор работы системы. При необходимости можно открыть раздел Protocol Diagnostics для получения более детальной информации.

Как проверить, что ваше последовательное устройство может обмениваться данными через шлюз?

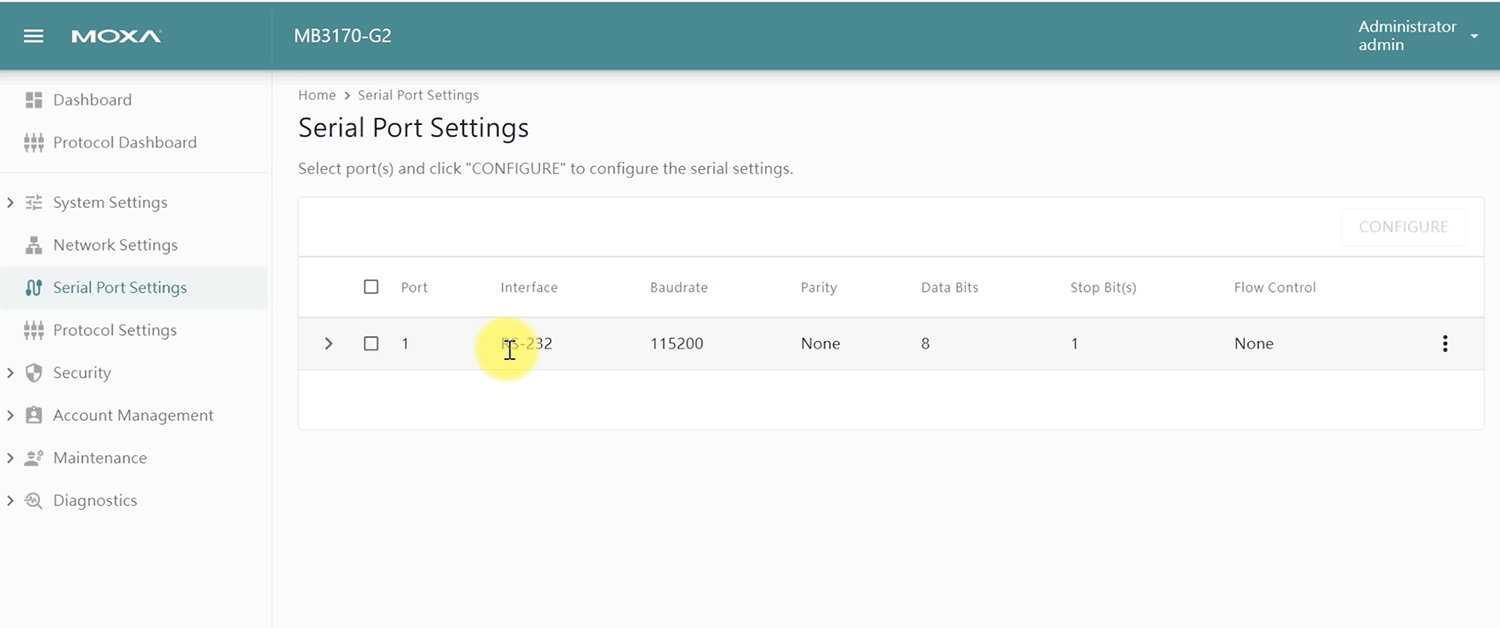

Перейдите на страницу Serial Port Settings, здесь можно настроить параметры COM-портов. Для корректной передачи данных параметры последовательного порта устройства и порта шлюза должны совпадать.

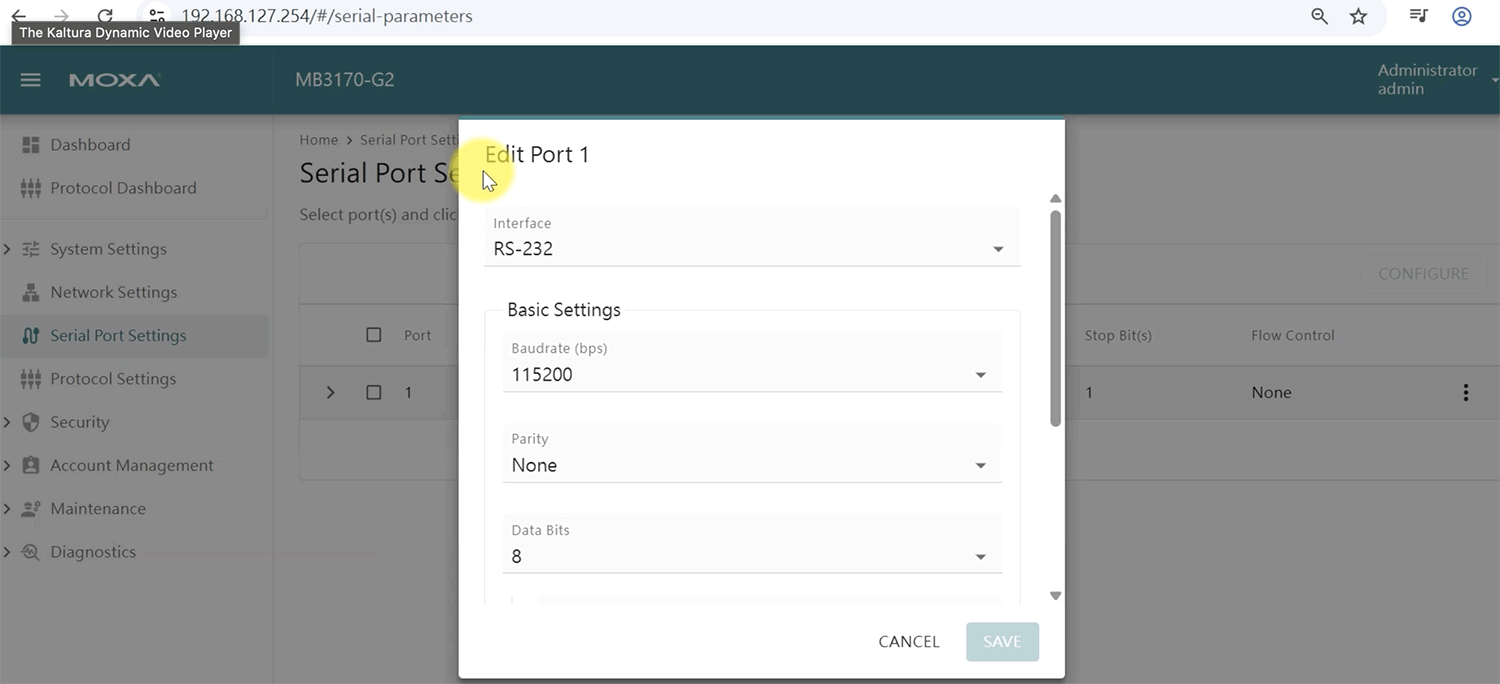

Нажмите кнопку настройки порта, откроется окно выбора параметров, заполните необходимые поля и нажмите Save. Настройка займет всего несколько секунд.

Как настроить конвертацию протоколов для работы в разных топологиях?

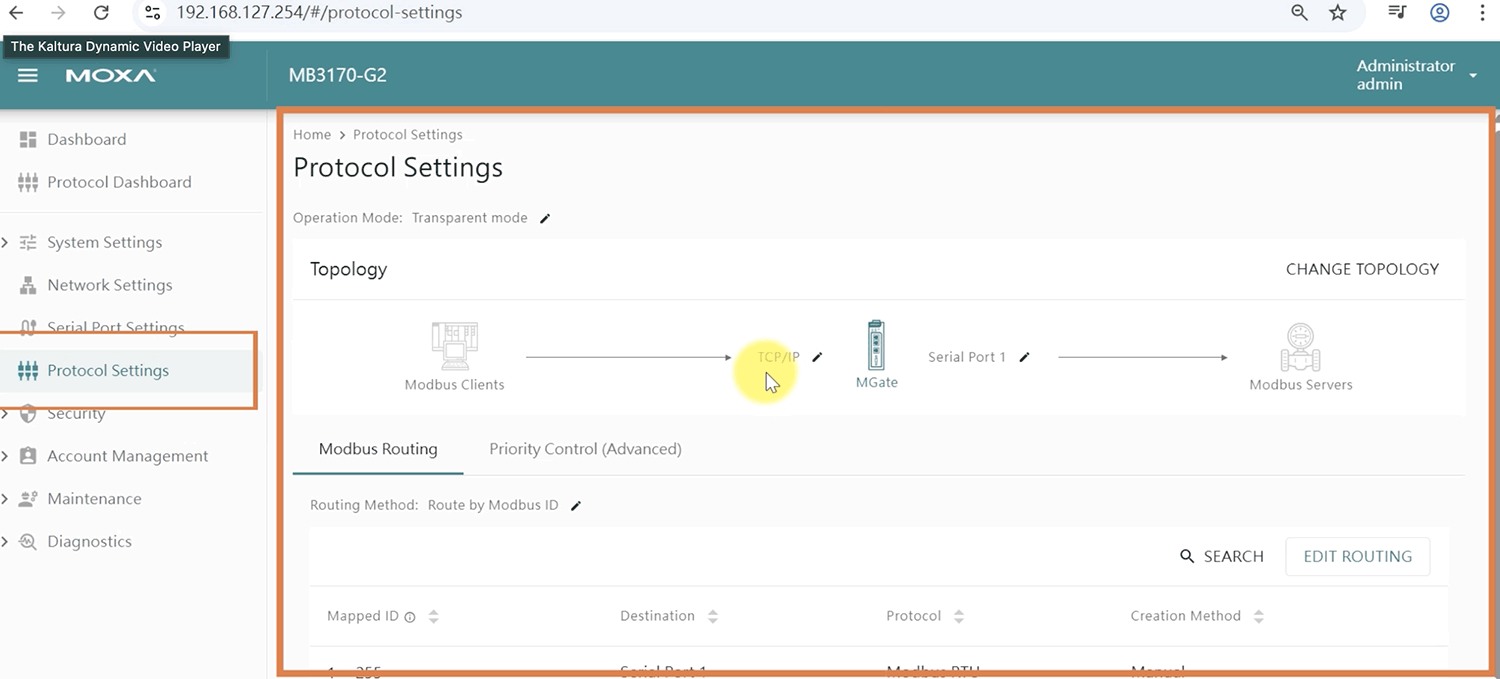

Шлюз обеспечивает обмен между Modbus TCP и Modbus RTU/ASCII путём преобразования протоколов. Настройки выполняются на странице Protocol Settings.

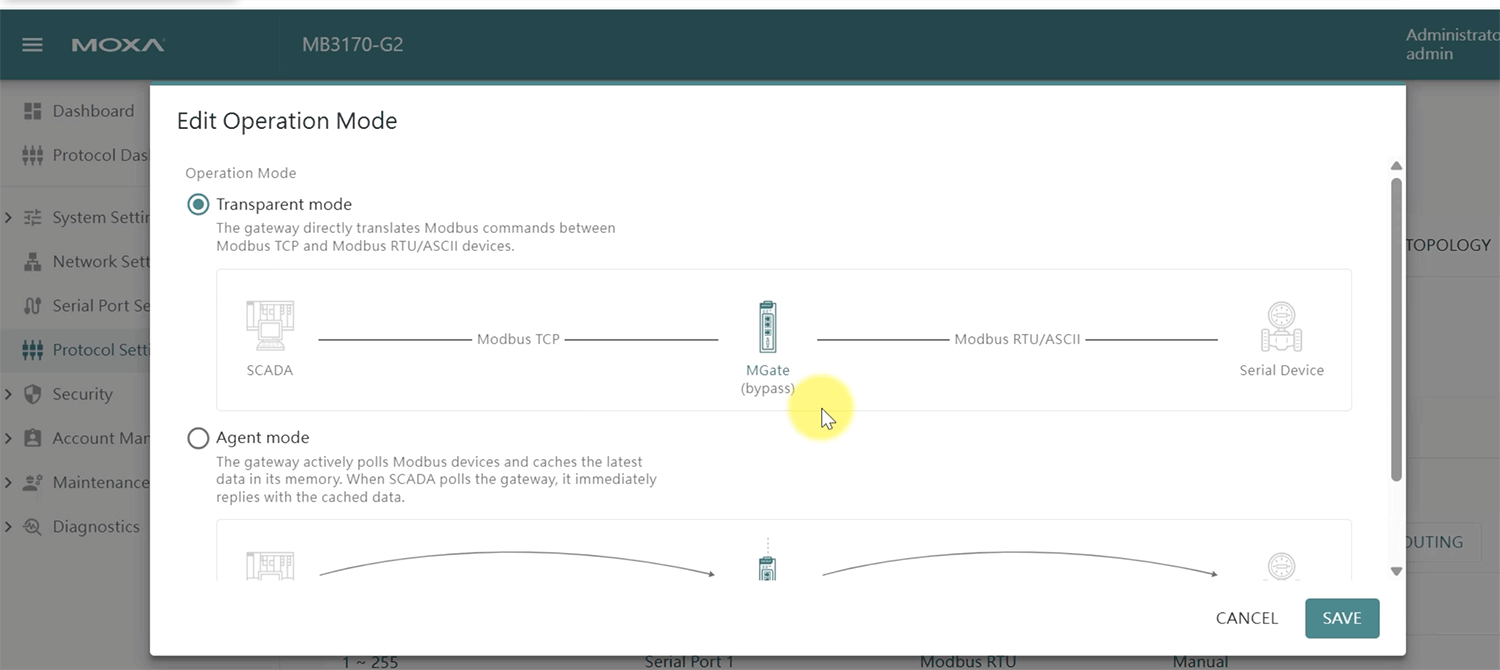

Шлюз MGate поддерживает два режима:

• Transparent Mode (прозрачный режим),
• Agent Mode (агент).

Нажмите Edit, чтобы выбрать подходящий режим. Здесь же можно изменить топологию.

Дополнительно можно настроить:

• маршрутизацию,

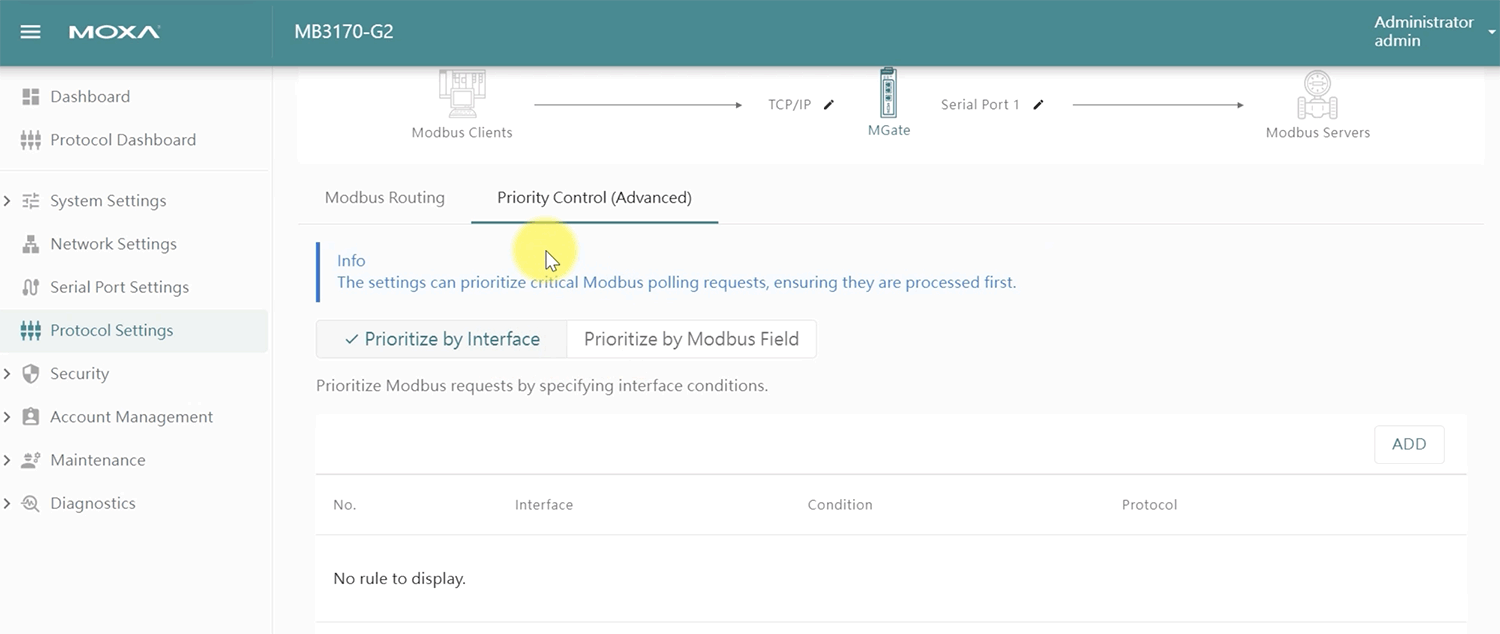

• приоритеты,
• расширенные параметры протоколов.

Как защитить MGate и убедиться, что включены только необходимые сервисы?

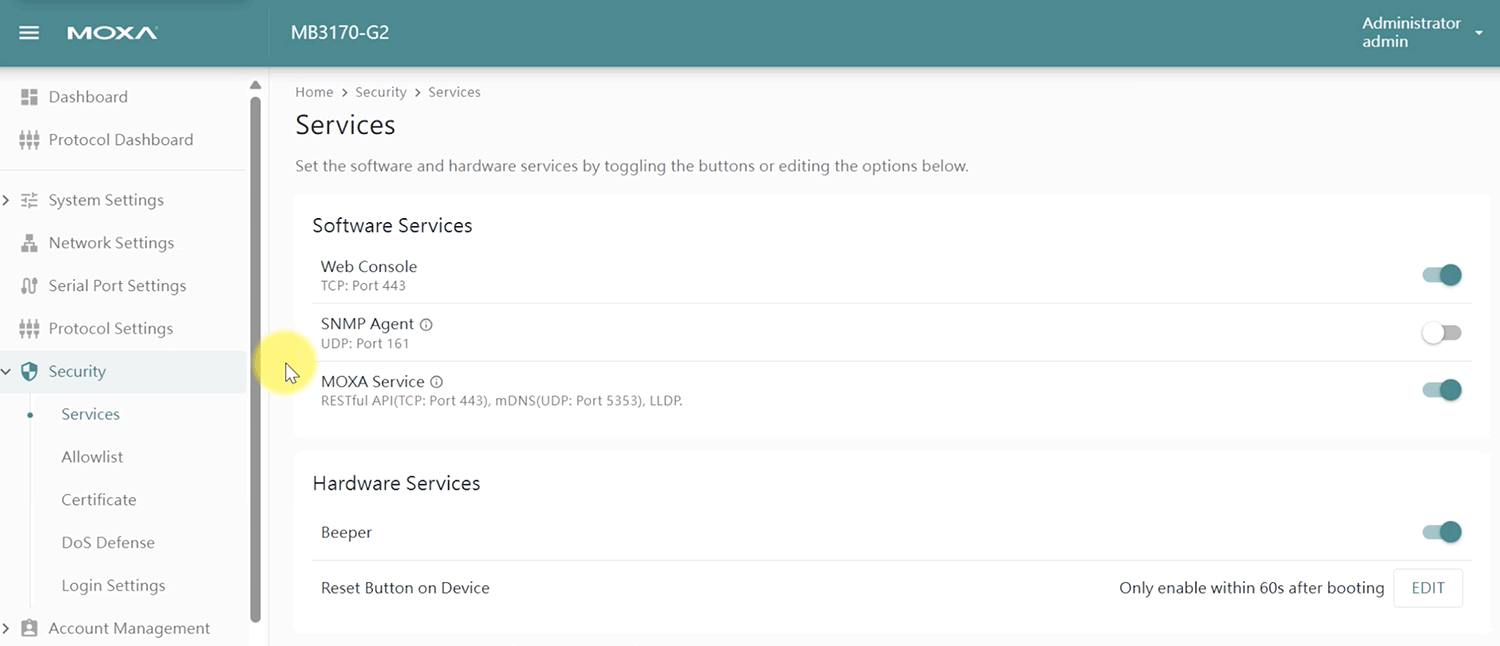

В условиях роста киберугроз правильные настройки безопасности особенно важны. На странице Security перечислены все функции безопасности. Используйте переключатели, чтобы включать или отключать нужные вам службы.

Рекомендуется:

• включать только необходимые службы,
• отключать неиспользуемые порты и службы, чтобы снизить риски.

Дополнительно доступны:

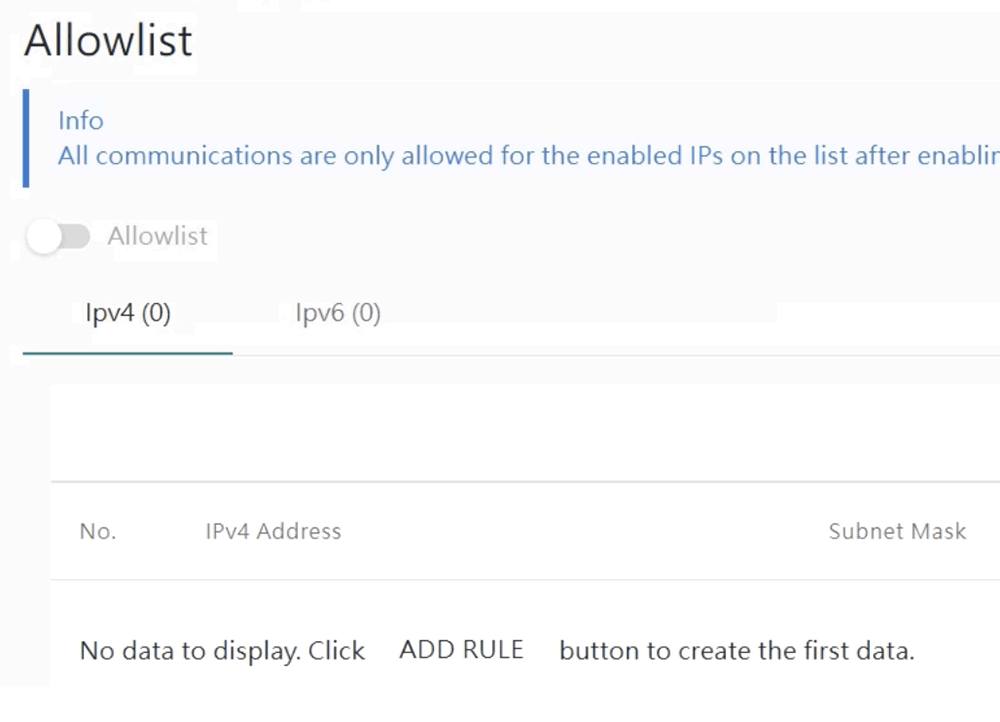

• настройки Allowlist для IPv4/IPv6,
• проверка сертификатов пользователей,

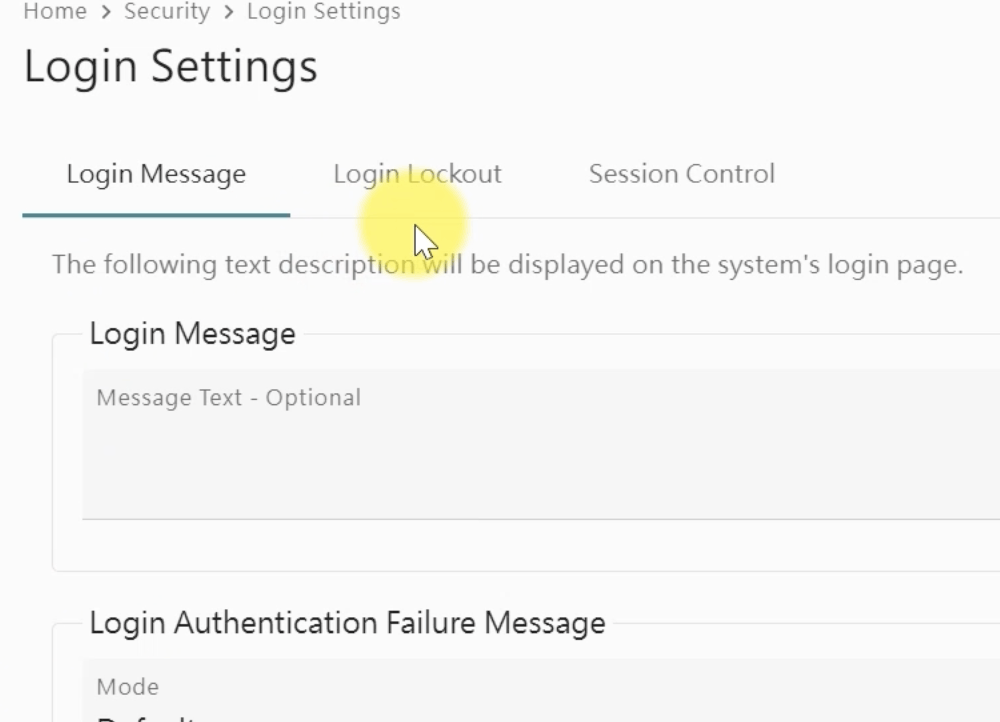

• управление механизмами входа.

Что делать, если Modbus клиент не получает ответ или данные некорректны?

Перейдите в раздел Diagnostics. Он объединяет в одном месте все основные инструменты для быстрого поиска неисправностей.

Здесь вы можете:

• просматривать журнал событий (System Log),

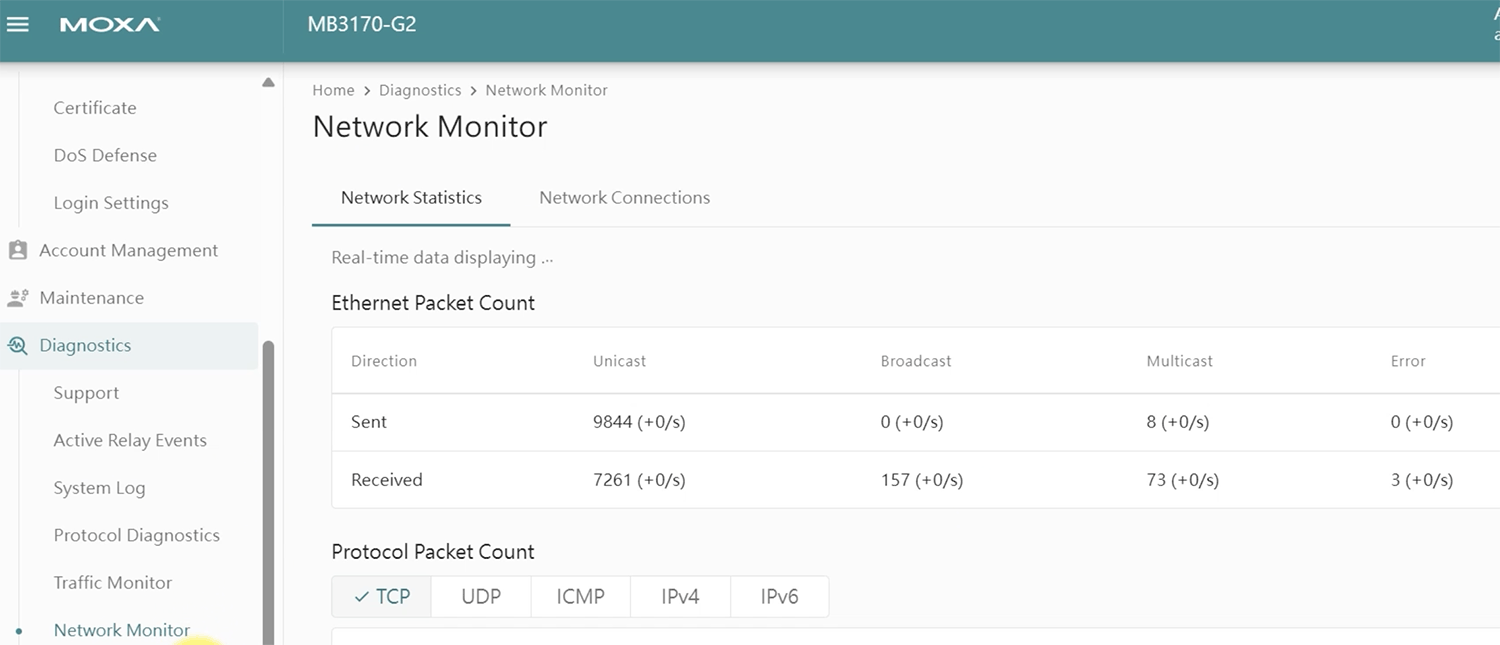

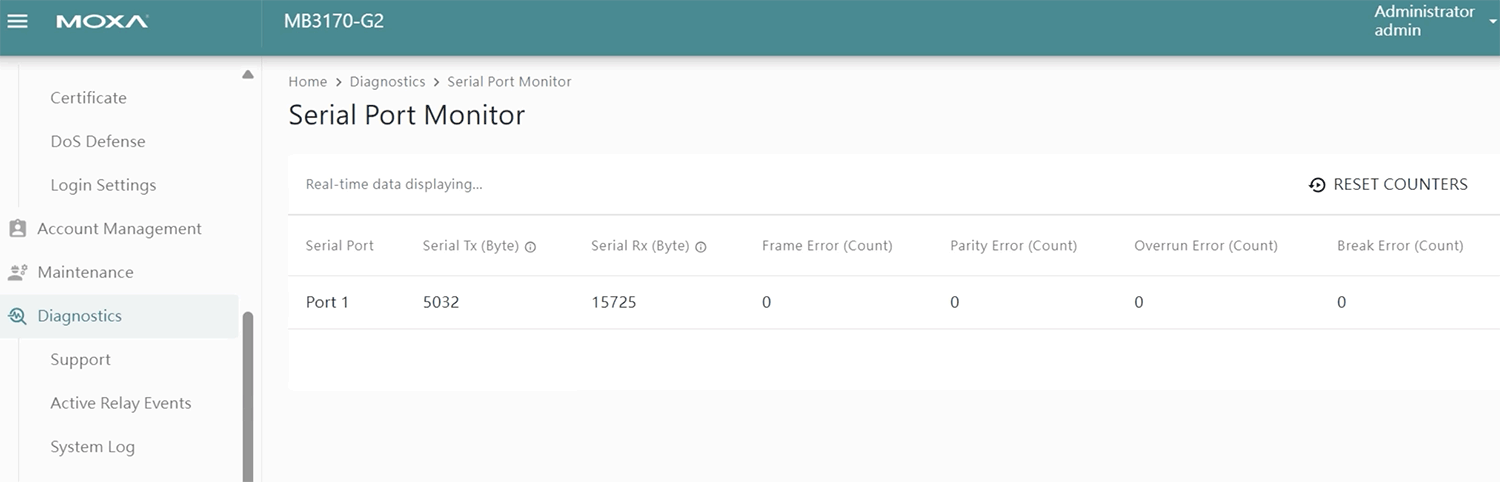

• контролировать состояние устройства через вкладки Traffic Monitor, Network Monitor и Serial Monitor,
• проверять состояние каждого порта,

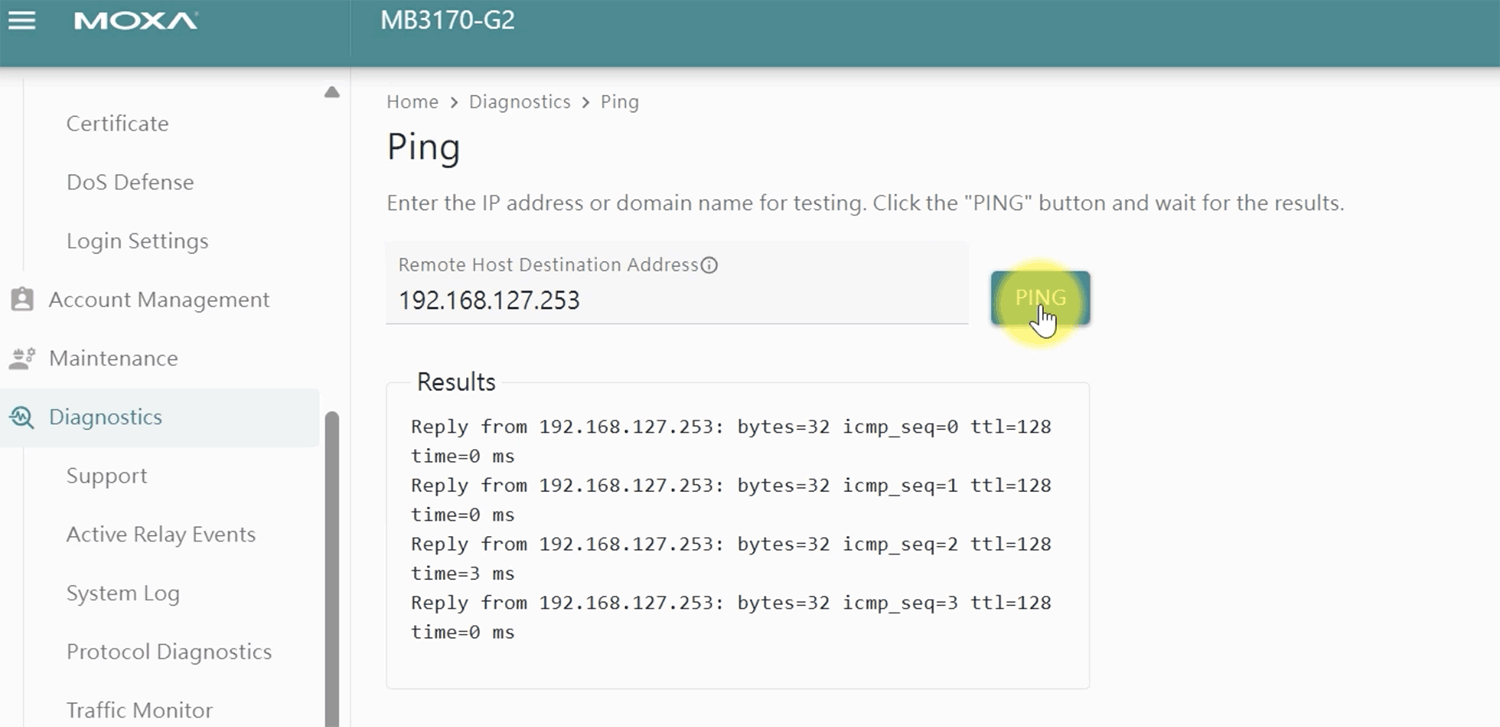

• использовать встроенный инструмент базовой диагностики (Ping).

Заключение

Новый веб-интерфейс серии MGate MB3000-G2 упрощает работу благодаря интуитивно понятным навигации и отображению информации. Управление Modbus-шлюзами стало проще и эффективнее. Начните использовать новый интерфейс уже сегодня и получите максимум от устройств серии MGate MB3000-G2.
