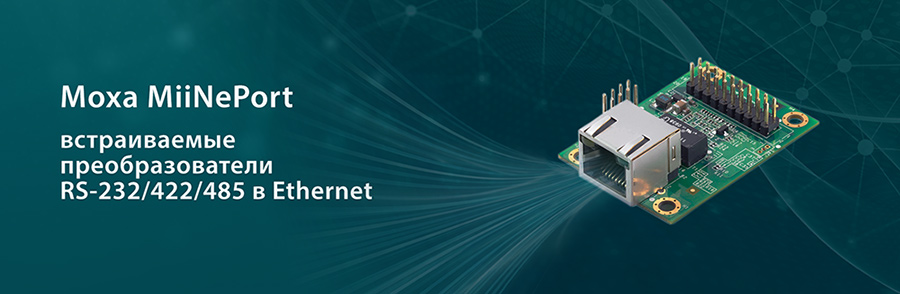

Встраиваемые преобразователи RS-232/422/485 в Ethernet от Moxa
Представляем вашему вниманию преобразователи интерфейсов RS-232/422/485 в Ethernet серии MiiNePort - встраиваемые аналоги знаменитых устройств Moxa - NPort. Если классические устройства NPort предназначены для установки рядом с подключаемым оборудованием, то преобразователи MiiNePort можно встроить непосредственно внутрь оборудования. Такое решение получается максимально компактным и характеризуется минимальным энергопотреблением.
MiiNePort - это новое поколение встраиваемых устройств, пришедшее на смену серии NE-4100, которые снимаются с производства в марте 2027 года. Пользователям старой серии мы рекомендуем провести тестирование новой линейки и подобрать тот MiiNePort, который наилучшим образом подходит для решения конкретной задачи.
Линейка MiiNePort состоит из трёх моделей:
- MiiNePort E1 - ультракомпактная модель с напаянным разъемом Ethernet.
- MiiNePort E2 - модель для установки в штырьковые разъемы.
- MiiNePort E3 - модель для установки на винтовые крепления, она конструктивно наиболее близка к классической серии NE-4100.
К каждой из моделей MiiNePort опционально доступен комплект разработчика (Starter Kit), позволяющий удобно подключиться ко всем интерфейсам для быстрого ознакомления с преобразователем и для его настройки.
Режимы преобразования интерфейсов MiiNePort во многом повторяют режимы работы классических NPort:
- RealCOM - на удаленном хосте, подключенном по Ethernet, создается виртуальный COM-порт, благодаря которому устройства обмениваются данными словно через последовательную линию напрямую.
- TCP server/client - MiiNePort устанавливает TCP-соединение с программным обеспечением или другим оборудованием для обмена данными, обеспечивая гарантированную доставку данных, их целостность и правильный порядок.
- UDP - режим работы без предварительной установки соединения и без гарантии доставки данных.
- RFC2217 - режим, схожий по функционалу с режимом RealCOM, только используется не проприетарный драйвер Moxa, а стандартный драйвер, описанный в RFC2217.
- MCSC - позволяет одному физическому последовательному порту MiiNePort работать одновременно в двух логических каналах с разными режимами - TCP Server/Client, UDP (верхний уровень должен уметь работать с командами MCSC).
Одно из главных отличий встраиваемых MiiNePort - возможность кастомизировать устройство под свои потребности. С помощью технологии EZPage у вас появляется возможность загрузить на модуль веб-страницу с уникальным интерфейсом для конфигурации и мониторинга MiiNePort. А с помощью комплекта разработчика ПО (у моделей с -SDK) вы можете создать собственную прошивку в соответствии со своими потребностями.
Отличия устройств серии MiiNePort
| MiiNePort E1 | MiiNePort E2 | MiiNePort E3 | |
| Последовательный интерфейс | TTL | TTL | TTL |
| Разъем Ethernet | Rj45 | Штырьковый | Rj45 |
| Режимы работы | Real COM mode TCP Client mode TCP Server mode UDP mode RFC2217 mode |
Real COM mode TCP Client mode TCP Server mode UDP mode RFC2217 mode Ethernet Modem mode MCSC mode |
Real COM mode TCP Client mode TCP Server mode UDP mode RFC2217 mode Ethernet Modem mode |
| DI/DO | 3 | 4 | 4 |
| Монтаж | Штырьковый | Штырьковый | Винтовое крепление |
| Габариты, мм | 33,9 x 16,25 x 13,5 | 29 x 17 x 12,6 | 35 x 52,5 x 18 |
Таким образом, встраиваемые преобразователи последовательных интерфейсов RS-232/422/485 и TTL в Ethernet используются для удобной интеграции промышленных устройств в IT-инфраструктуру. Компактный встраиваемый форм-фактор преобразователя не требует много места, а также отдельного внешнего питания, так как он работает в составе готового изделия, что является преимуществом при использовании в различных условиях производства.
Получить более подробную консультацию, запросить оборудование на тестирование и приобрести устройства MiiNePort вы можете, написав нам на электронную почту - support@moxa.ru, sales@moxa.ru, а также позвонив по телефону - 8(495) 980-64-06.
