1. ПРИМЕНЕНИЕ WI-FI УСТРОЙСТВ

В промышленном секторе оборудование Wi-Fi используют для организации связи на объектах, где невозможна прокладка кабельной системы. При этом рекомендуемая дальность связи до 1 км, но возможны и исключения при хороших условиях.

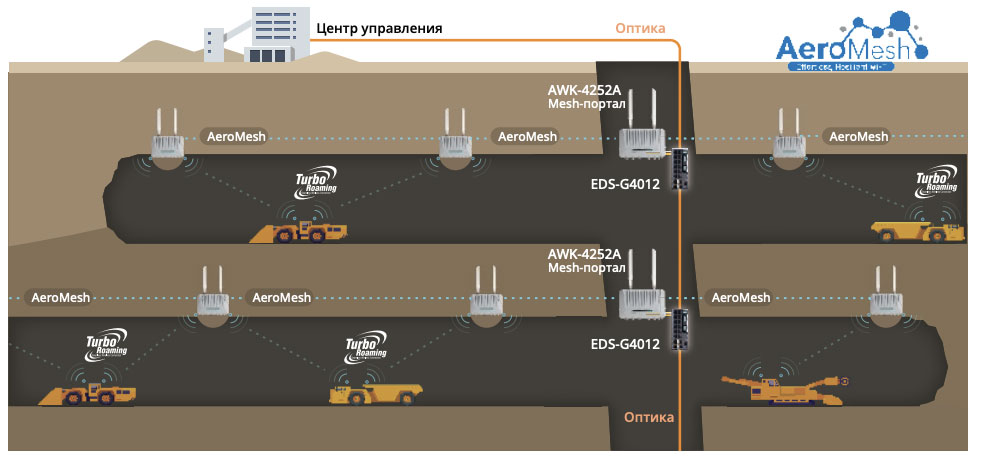

Также беспроводные сети используются для связи с подвижными объектами – управление автоматизированными тележками на складах и производствах (AGV – Automatic Guided Vehicle), слежение за горнодобывающей техникой, организация связи на железных дорогах «поезд-земля».

Оборудование Moxa поддерживают стандарты 802.11 a/b/g до 54 мбит/с, 802.11 a/b/g/n до 400 мбит/с и 802.11 a/b/g/n/ac до 867 мбит/с - это серии устройств AWK и TAP

2. СРАВНЕНИЕ WI-FI И СОТОВЫХ РЕШЕНИЙ ОТ MOXA

Модель
Частоты
Стандарты связи
Скорость передачи
Интерфейсы
Расстояния
Сложность развертывания
Управление сетью
AWK – Wi-Fi OnCell – 2G/3G/4G
2.4/5 ГГц 850 – 2100 МГц
IEEE802.11a/b/g/n/ac GSM/GPRS/EDGE/HSPA/LTE
11 / 54 / 300 / 1300 Мбит/с Получение 80 кбит/с – 100 Мбит/с
Передача 20 кбит/с – 50 Мбит/с
RS-232/422/485, Ethernet RS-232/422/485, Ethernet
Короткие
(обычно 100~200 м, макс. 10 км)		 Дальние
(по всему миру)
Сложнее Проще
Полное (собственная сеть) Минимальное (сеть принадлежит провайдеру)

3. КАК ВЫБРАТЬ ОБОРУДОВАНИЕ

Беспроводное оборудование необходимо выбирать в зависимости от режима работы (точка доступа или клиент) и условий эксплуатации. Основные характеристики моделей Moxa представлены в таблице:

Модель
Стандарты связи
Количество одновременно подключенных клиентов
Порты Ethernet
Последовательные интерфейсы
Разъем
для подключения антенны
Питание
Защита от пыли и влаги
Соответствие стандарту ATEX Zone 2 UL/cUL Class 1 Division 2 по взрывобезопасности
AWK-1137C AWK-1131A AWK-3131A AWK-4131A AWK-1151C AWK-3252A AWK-4252А
IEEE 802.11a/b/g/n IEEE 802.11a/b/g/n IEEE 802.11a/b/g/n IEEE 802.11a/b/g/n IEEE 802.11a/b/g/n/ac IEEE 802.11a/b/g/n/ac IEEE 802.11a/b/g/n/ac
Не работает в режиме точки доступа До 30 клиентов До 60 клиентов До 60 клиентов Не работает в режиме точки доступа До 200 клиентов До 200 клиентов
2 порта 10/100/1000 Мбит/с 1 порт 10/100/1000 Мбит/с 1 порт 10/100/1000 Мбит/с 1 порт 10/100/1000 Мбит/с 1 порт 10/100/1000 Мбит/с 2 порта 10/100/1000 Мбит/с 2 порта 10/100/1000 Мбит/с
1 порт RS-232/422/485 Нет Нет Нет Нет Нет Нет
RP-SMA «мама» RP-SMA «мама» RP-SMA «мама» N-type «мама» RP-SMA «мама» RP-SMA «мама» N-type «мама»
9-30 В пост. 12-48 В пост. 12-48 В пост. или РоЕ 12-48 В пост. или РоЕ 9-30 В пост. 12-48 В пост. или РоЕ 12-48 В пост. или РоЕ
IP30 IP30 IP30 IP68 (уличное исполнение) IP30 IP30 IP68 (уличное исполнение)
Нет Нет Да Нет Нет Да Нет

Со всеми устройствами AWK в комплекте поставки идут всенаправленные антенны с минимальным усилением для установки в помещении. Дальнобойности данных антенн достаточно для использования в условиях, когда расстояние передачи данных между устройствами не превышает 100 метров, и между ними имеется прямая видимость.

При необходимости организовать связь на большом расстоянии необходимо использовать выносные антенны с усилением. Для того, чтобы корректно подобрать антенны, предлагаем использовать Калькулятор дальности связи Wi-Fi от Moxa, который доступен по ссылке: http://iwcalculator.moxa.com/.

4. КАКИЕ БЫВАЮТ РЕЖИМЫ РАБОТЫ УСТРОЙСТВ WI-FI

  • AP (Access Point) – Режим Wi-Fi точки доступа предназначен для развертывания стационарной Wi-Fi сети. К одной точке доступа может быть подключено несколько клиентов.
  • Client – Режим Wi-Fi клиента используют для подключения оборудования к стационарной Wi-Fi сети (к точке доступа).
    В этом режиме MAC-адрес подключенных устройств будет заменен на MAC-адрес клиента.
  • Client-router – Режим Wi-Fi клиента с дополнительным функционалом маршрутизатора для разделения интерфейсов WLAN и LAN на две подсети.
  • Master – Используется для прозрачного подключения двух устройств, один из которых играет роль master, а второй – slave (подключение по схеме точка-точка).
  • Slave – Используется для прозрачного подключения по схеме точка-точка, при этом подмены MAC-адреса подключенного устройства не происходит.
  • Sniffer – Устройство выполняет функции удаленного интерфейса Wireshark для захвата пакетов 802.11 и их последующего анализа.

Беспроводное оборудование необходимо выбирать в зависимости от режима работы (точка доступа или клиент) и условий эксплуатации. Основные характеристики моделей Moxa представлены в таблице:

AP
Client
Client-router
Master
Slave
Sniffer
AWK-1137C AWK-1131A AWK-3131A AWK-4131A AWK-1151C AWK-3252A AWK-4252А
— ✔ ✔ ✔ — ✔ ✔
✔ ✔ ✔ ✔ ✔ ✔ ✔
✔ — ✔ ✔ ✔ ✔ ✔
— — ✔ ✔ — ✔ ✔
✔ — ✔ ✔ ✔ ✔ ✔
✔ ✔ ✔ ✔ ✔ ✔ ✔

5. ФУНКЦИЯ МАС CLONE

При пересылке пакетов от конечных устройств через Wi-Fi сеть, Wi-Fi клиент вставляет в заголовок свой MAC-адрес в качестве адреса отправителя. Некоторые задачи требуют, чтобы в посылке был именно MAC-адрес конечного устройства, подключенного к Wi-Fi клиенту (например, если на принимающей стороне настроен контроль доступа по MAC-адресам). Решить данную задачу позволяет поддержка Wi-Fi клиентами функции MAC clone.


Включение функции MAC clone позволяет Wi-Fi клиенту копировать MAC-адрес оборудования, подключенного к нему. При этом существует два режима:


  • Auto. Wi-Fi клиент копирует MAC-адрес подключенного устройства.
  • Static. Wi-Fi клиент делит назначенный адрес с несколькими подключенными устройствами.

6. НАСТРОЙКИ ПО УМОЛЧАНИЮ ДЛЯ УСТРОЙСТВ AWK

IP адрес: 192.168.127.253
Логин: admin
Пароль: moxa

7. БЫСТРОЕ ПЕРЕКЛЮЧЕНИЕ МОБИЛЬНЫХ КЛИЕНТОВ МЕЖДУ ТОЧКАМИ ДОСТУПА – «БЕСШОВНАЯ» СВЯЗЬ

Moxa предлагает решение, при котором переключение мобильного клиента между точками доступа будет осуществляться за время, не превосходящее 150 мс. Технология Turbo Roaming обеспечивает непрерывную передачу данных даже на подвижных объектах. Более подробную информацию смотрите в статье по ссылке.

8. РАЗВЕРТЫВАНИЕ СЕТИ WI-FI С НУЛЯ

Если Вам впервые необходимо организовать Wi-Fi сеть, то рекомендуем Вам воспользоваться технологией быстрой настройки AeroMag. Подробная информация о технологии о AeroMag и конфигурировании устройств доступна на нашем сайте по ссылке.

9. ПОДКЛЮЧЕНИЕ К ПОСЛЕДОВАТЕЛЬНЫМ УСТРОЙСТВАМ С ПОСЛЕДОВАТЕЛЬНЫМ ИНТЕРФЕЙСОМ RS-232/422/485 ЧЕРЕЗ WI-FI

Для того, чтобы подключиться к последовательным устройствам через Wi-Fi сеть, Moxa предлагает использовать устройства серии NPort W2X50A-W4.

Данное оборудование идентично проводным преобразователям серии NPort. Подробнее о режимах работы, подключении и настройки данных устройств смотрите по ссылке.


Режим работы Wi-Fi
Режим работы последовательного порта
Размер буфера последовательного порта
Интерфейс RS-232/422/485
Интерфейс Ethernet
10/100Base TX RJ45
ESD
Монтаж на DIN-рейку
Время роуминга
NAT
Макс. мощность передатчика
Радиочастотные сертификаты
AeroMag
MAC clone
Централизованное управление
NPort W2X50A-W4 AWK-1137C
Client Client, Slave, Client-Router
Real COM, RCF2217, TCP Server, TCP Client, UDP, Pair Connection, Ethernet Modem Real COM, RCF2217, TCP Server, TCP Client, UDP
20 Мб 256 Кб
1 или 2 1
1 2
Level 2 Level 4
Крепеж на задней панели Крепеж на боковой панели
500 мс (Fast roaming) менее 150 мс (Turbo Roaming)
Нет Поддерживается
16 дБм 23 дБм
CE (ETSI EN 301 893, ETSI EN 300 328, ETSI EN 301489-1/-17), MIC, KC, RCM, WPC EN 300 328, EN 301 489-1/17, EN 301 893, FCC ID SLE-1137C, ANATEL, MIC, NCC, SRRC, WPC, KC, RCM
Нет AeroMag Client
Нет Поддерживается
Утилита NPort Search Утилита Wireless Search MXconfig/MXview

10. AeroLink

В промышленных приложениях, таких как морские нефтяные платформы или связь поезд-земля, недопустимы длительные простои, поэтому необходима надежная беспроводная связь. Технология AeroLink обеспечивает беспроводной мост между двумя сетями и быстрое восстановление связи, а также простую масштабируемость сети, что дает возможность построить комплексную многоуровневую систему беспроводной связи, обеспечив надежную защиту от сбоев.


Подробнее о данной технологии можно прочитать по ссылке.
