SDS-3008: конфигурируемый коммутатор Industrial Ethernet для использования в приложениях IIoT

Компания Moxa Inc. представила новую серию простых конфигурируемых промышленных коммутаторов SDS и ее первую модель SDS-3008 – 8-портовый Ethernet-коммутатор, поддерживающий базовые функции управления.

Устройства серии SDS предназначены для подключения оконечных устройств в общую сеть предприятия, туда, где есть необходимость использовать простые коммутаторы, не нагруженные лишней функциональностью, и где есть необходимость в резервировании сетевых подключений, функциях управления и мониторинге сети. Функции мониторинга особенно востребованы в современных системах автоматизации, построенных в соответствии с идеологией Industry 4.0 и концепцией промышленного Интернета вещей (IIoT). Так, состояние коммутаторов и построенной с их помощью сети можно контролировать напрямую из SCADA-систем при помощи протоколов Modbus/TCP, Profinet, Ethernet/IP.

Характеристики нового коммутатора SDS-3008, а также функциональные различия между сериями неуправляемых, управляемых базовых и конфигурируемых коммутаторов Moxa представлены в таблице.

Серия	EDS-200A	SDS-3008	EDS-400A
Тип	Неуправляемый	Конфигурируемый	Базовый управляемый
Интерфейсы	До 8 портов 100 Мбит/с, в т.ч. до 2 оптических портов	8 медных портов 100 Мбит/с	До 8 портов 100 Мбит/с, в т.ч. до 3 оптических портов
Поддержка VLAN	Нет	Есть, до 8 VLAN	Есть, до 64 VLAN
Резервирование	Резервированные вводы питания	Резервированные вводы питания Поддержка протокола RSTP (IEEE 802.1D-2004)	Резервированные вводы питания Поддержка протокола RSTP (IEEE 802.1D-2004), Turbo Ring v1/v2, Turbo Chain
Управление и безопасность	Защита от широковещательного шторма (включается DIP-переключателем)	Настройка с помощью Web-интерфейса, MXview, ABC-02-USB Управление с помощью EtherNet/IP, PROFINET и Modbus/TCP Отключение портов, соответствие МЭК 62443-4-2 уровень 1	Настройка с помощью Web-интерфейса, MXstudio, устройства ABC-01, QoS, Multicast-фильтр и т.п. Управление с помощью EtherNet/IP, PROFINET и Modbus/TCP Отключение портов
Сертификаты	CE/FCC, UL 508, UL 60950-1, EN 60950-1 (LVD)*, ATEX/C1D2, DNV/GL, LR, ABS, NK, NEMA TS2, EN50121-4	CE/FCC, UL61010-2-201, EN 60950-1 (LVD) , EN 50121-4	CE/FCC, UL508, EN 60950-1 (LVD), ATEX/C1D2, NEMA TS2, EN 50121-4
Типовые применения	АСУ ТП: доступ к контроллерам, нерезервированное объединение устройств в одну сеть и т.п.	АСУ ТП: построение безопасных сетей, резервированный доступ к конечным устройствам (некритичный к времени восстановления сети) и т.п.	АСУ ТП, СКУД, видеонаблюдение: построение резервированных сетей, требующих быстрое время восстановления

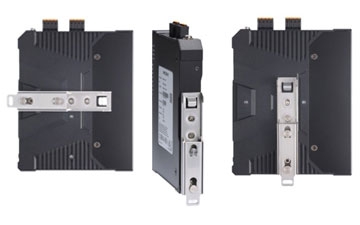

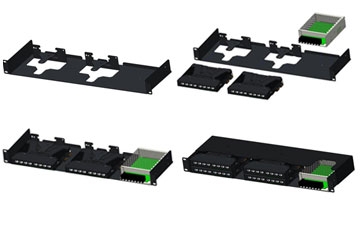

Интересны конструктивные особенности модели SDS-3008: это один из самых тонких коммутаторов на рынке (его толщина составляет около 2 см), он может быть установлен на DIN-рейку как тонкой стороной вдоль рейки (классическим способом), так и боковой поверхностью к рейке. Также доступно для заказа шасси для крепления коммутатора в стойку 19" – одно шасси 1U вмещает до четырёх коммутаторов SDS-3008 (SDS-3008 Rackmount Kit).

На DIN-рейку (в разных положениях)	В 19" стойку (до 4 SDS-3008 в 1U)

Коммутатор SDS-3008 удобен в управлении: все параметры настраиваются через Web-интерфейс и отображены на главной странице, поэтому пользователю не нужно изучать большое дерево настроек.

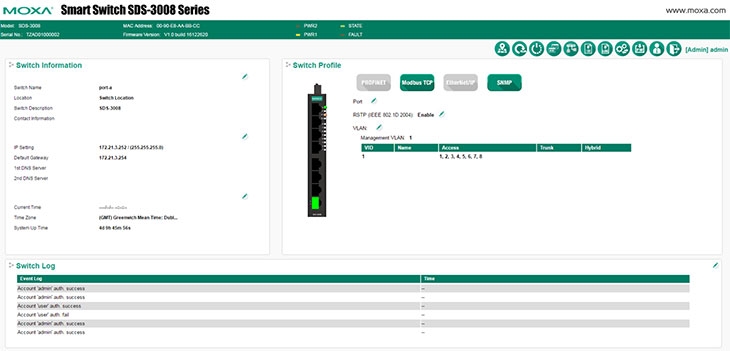

На главной Web-странице доступна вся необходимая информация об устройстве и его текущем состоянии, а также виртуальная лицевая панель коммутатора, панель управления с возможностью перезагрузки устройства и выгрузки файла конфигурации, все необходимые настройки.
