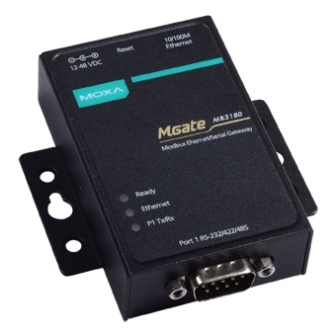

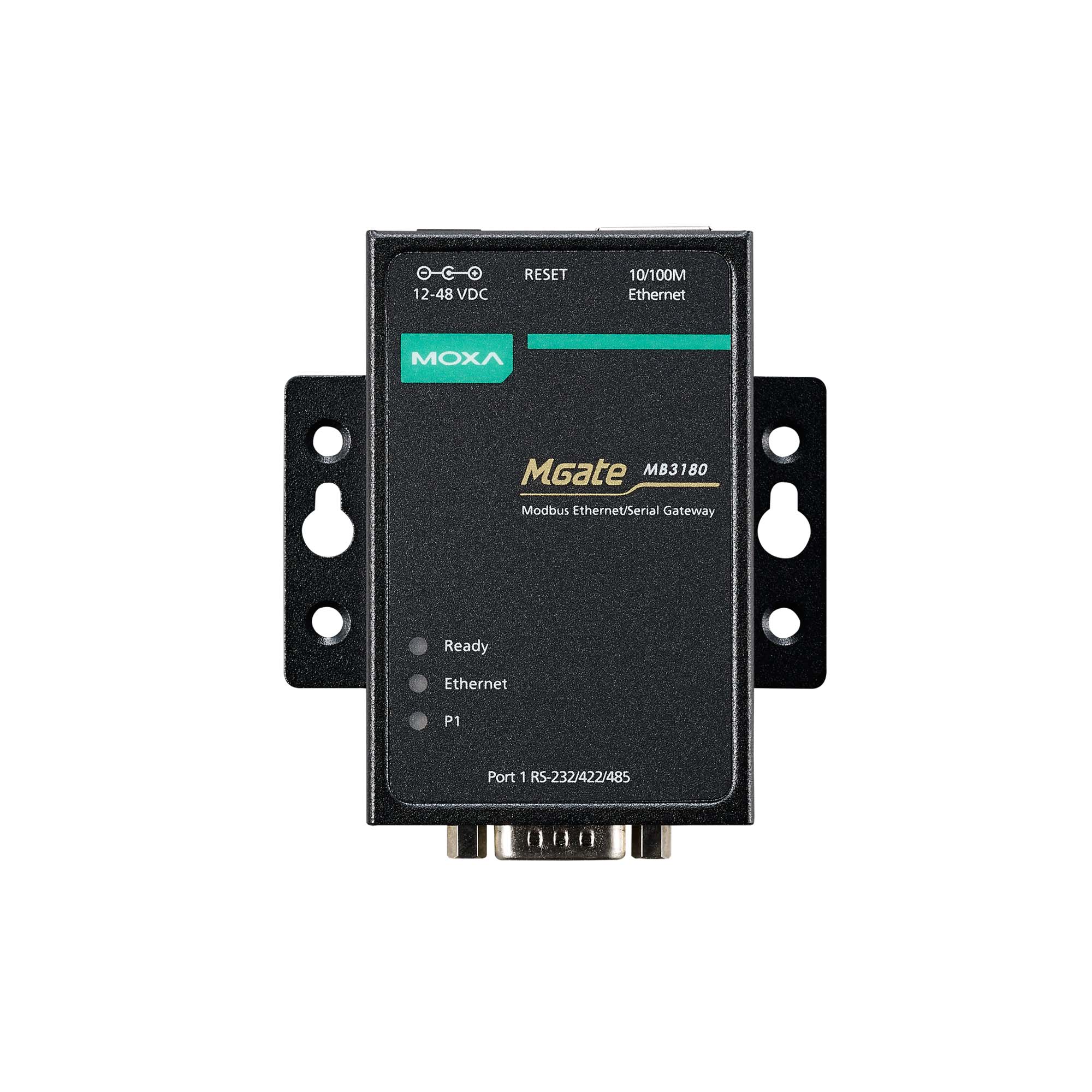

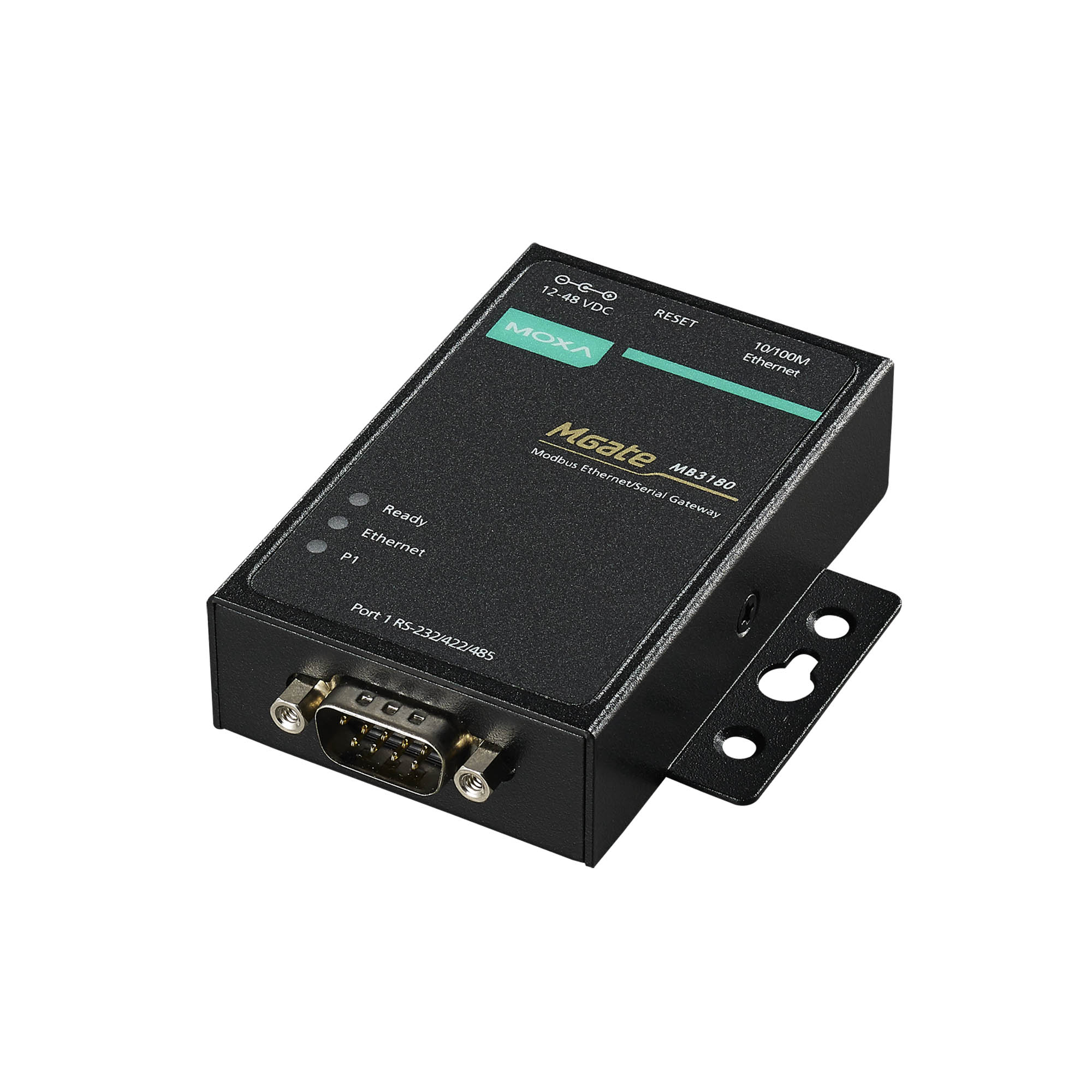

Преобразователь MGate MB3180
MGate MB3180
Другие модификации
Основные свойства
-
Порты Ethernet1 x Ethernet 10/100 Base T(X) (разъем RJ45)
-
Интерфейс управленияTelnet-консоль
Web-интерфейс
Утилита Device Search Utility (DSU)
Утилита MGate Manager -
Рабочая температура, °C0 ~ +60
-
Материал корпусаМеталл
- Габаритные размеры, мм22 x 52 x 80
- Параметры связи
- Порты Ethernet1 x Ethernet 10/100 Base T(X) (разъем RJ45)
- Тип разъемаRJ45 (8 конт.)
- Сетевые протоколыModbus TCP
- Магнитная изоляция Ethernet-портов1,5 кВ
- Интерфейс Modbus
- ПротоколModbus RTU/ASCII Master/Slave
- Количество портов Modbus1
- Передаваемые сигналыRS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2-проводный): Data+, Data-, GND
RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND - РазъемыDB9 'папа'
- Управление направлением передачи данных по RS-485ADDC® (автоматическое)
- Защита от импульсных помех, кВ15
- Параметры последовательной связи
- Бит данных7, 8
- Четностьнет, чет, нечет, 0, 1
- Стоповые биты1, 2
- Управление потоками данныхRTS/CTS, DTR/DSR, RTS Toggle (только для RS-232)
- Скорость передачи данных, бит/с50 ~ 921600
- Управление устройством
- Интерфейс управленияTelnet-консоль
Web-интерфейс
Утилита Device Search Utility (DSU)
Утилита MGate Manager - Кнопка ResetЕсть
- Требования к электропитанию
- Рабочее напряжение12 ~ 48 В пост.
- Потребление тока200 мА при 12 В
- Разъем электропитанияКонцентрический штекер
- Условия эксплуатации
- Рабочая температура, °C0 ~ +60
- Температура хранения, °C-20 ~ +85
- Рабочая влажность, %5 ~ 95
- Защита
- Защита от пыли и влагиIP30
- Конструктивные свойства
- Материал корпусаМеталл
- Размеры и вес
- Габаритные размеры, мм22 x 52 x 80
- Вес нетто, кг0.34
- Монтаж
- МонтажНа DIN-рейку (опционально)
Настольный/настенный
- Наличие международных сертификатов
- БезопасностьEN 60950-1
UL60950-1 - Электромагнитная совместимость (EMI)CISPR 32
FCC Part 15 Subpart B Class A - Электромагнитная совместимость (EMS)IEC 61000-4-11
IEC 61000-4-2 (ESD)
IEC 61000-4-3 RS
IEC 61000-4-4 (EFT)
IEC 61000-4-5 Surge
IEC 61000-4-6 CS
IEC 61000-4-8 - Электромагнитная совместимость (EMC)EN 55032/24
- Среднее время наработки на отказ (MTBF), часов628376
- Гарантийный срок
- Гарантийный срок5 лет
- Комплект поставки
- Комплект поставкиАдаптер питания
Краткое руководство пользователя
Устройство
- Страница товара на англоязычном сайте
- Ссылка на сайт moxa.comhttp://www.moxa.com/product/MGate_MB3180_3280_3480.htm
Документация
Datasheet (англ.): скачать (1 Мб)
Руководство по аппаратной части для MGate MB3180 (англ.): скачать (1 Мб)
Руководство по аппаратной части для MGate MB3180 (рус.): скачать (0,4 Мб)
Руководство пользователя (англ.): скачать (16 Мб)
Руководство пользователя утилиты Moxa CLI Configuration Tool (англ.): скачать (0,4 Мб)
Руководство по безопасности (англ.): скачать (1 Мб)
Чертеж для AutoCAD 2D (dwg): скачать (0,3 Мб)
3D-модель (stp): скачать (0,2 Мб)
Программное обеспечение
Firmware для серии MGate MB3180 (версия 2.6 от 28.06.2024): скачать (0,6 Мб)
Список изменений: скачать (0,1 Мб)
MXview plugin (версия 1.4 от 30.06.2023): скачать (32 Мб)
Список изменений: скачать (0,1 Мб)
- Windows 10
- Windows 7
- Windows Server 2012 R2
- Windows Server 2016
- Windows Server 2019
MXview One Plug-in для серии MGate MB3180 (версия 1.4 от 11.06.2024): скачать (19.3 Мб)
Список изменений: скачать (0,1 Мб)
- Windows 10
- Windows 11
- Windows Server 2016
- Windows Server 2019
- Windows Server 2022
MXview One Plug-in (Linux) для серии MGate MB3180 (версия 1.4 от 11.06.2024): скачать (21.94 Мб)
Список изменений: скачать (0,1 Мб)
- Ubuntu 18.04
- Ubuntu 20.04
- Ubuntu 22.04
MXconfig plugin (версия 1.4 от 30.06.2023): скачать (2 Мб)
Список изменений: скачать (0,1 Мб)
- Windows 10
- Windows 7
- Windows Server 2012
MXconfig Plug-in (non- Java version) для серии MGate MB3180/MB3280/MB3480 (версия v.1.3 от 26.04.2024): скачать (1.1 Мб)
Список изменений: скачать (44 Кв)
- Windows 10
- Windows 7
- Windows Server 2016
- Windows Server 2019
MGate Manager для серии MGate (версия 1.19 от 12.12.2023): скачать (5 Мб)
Список изменений: скачать (0,1 Мб)
- Windows 10
- Windows 11
- Windows 7
- Windows 8
- Windows 8.1
- Windows Server 2008 R2
- Windows Server 2012
- Windows Server 2012 R2
- Windows Server 2016
- Windows Server 2019
- Windows Server 2022
Утилита для поиска устройств (DSU) (версия 2.7 от 28.06.2023): скачать (2 Мб)
Список изменений: скачать (0,1 Мб)
- Windows 10
- Windows 11
- Windows 2000
- Windows 7
- Windows 8
- Windows 8.1
- Windows 95
- Windows 98
- Windows 98 SE
- Windows ME
- Windows NT
- Windows Server 2003
- Windows Server 2008
- Windows Server 2008 R2
- Windows Server 2012
- Windows Server 2012 R2
- Windows Server 2016
- Windows Server 2019
- Windows Server 2022
- Windows Vista
- Windows XP
Утилита Moxa CLI Configuration Tool для Windows (версия 1.3 от 29.06.2023): скачать (2 Мб):
Список изменений: скачать (0,1 Мб)
- Windows 10
- Windows 11
- Windows 2000
- Windows 7
- Windows 8
- Windows 8.1
- Windows Server 2008 R2
- Windows Server 2012
- Windows Server 2012 R2
- Windows Server 2016
- Windows Server 2019
- Windows Server 2022
Утилита Moxa CLI Configuration Tool для Linux (версия 1.3 от 29.06.2023): скачать (11 Мб):
Список изменений: скачать (0,1 Мб)
- Linux Kernel 2.6.x
- Linux Kernel 3.x
- Linux Kernel 4.x
- Linux Kernel 5.x
MXstudio (версия 3.2.4 от 30.07.2021): скачать (653 Мб)
Список изменений: скачать (0,1 Мб)
- Windows 10
- Windows 7
- Windows Server 2012 R2
- Windows Server 2016
- Windows Server 2019
MXview (версия 3.2.13 от 02.04.2024): скачать (440 Мб)
Список изменений: скачать (0,1 Мб)
- Windows 10
- Windows 7
- Windows Server 2012 R2
- Windows Server 2016
- Windows Server 2019
MXview One (версия 1.4.1 от 20.09.2024): скачать (300.8 Мб)
Список изменений: скачать (0,1 Мб)
- Windows 10
- Windows 11
- Windows Server 2016
- Windows Server 2019
- Windows Server 2022
MXview One (версия 1.4.1 от 20.09.2024): скачать (404.8 Мб)
Список изменений: скачать (0,1 Мб)
- Ubuntu 18.04
- Ubuntu 20.04
- Ubuntu 22.04
MXconfig (Java-версия 2.10.0 от 31.01.2024): скачать (120 Мб)
Список изменений: скачать (0,1 Мб)
- Windows 10
- Windows 7
- Windows Server 2008 R2
- Windows Server 2012
- Windows Server 2012 R2
- Windows Server 2016
- Windows Server 2019
MXconfig (non-Java-версия 3.1.10 от 23.11.2022): скачать (103 Мб)
Список изменений: скачать (0,1 Мб)
- Windows 10
- Windows 7
- Windows Server 2016
- Windows Server 2019
