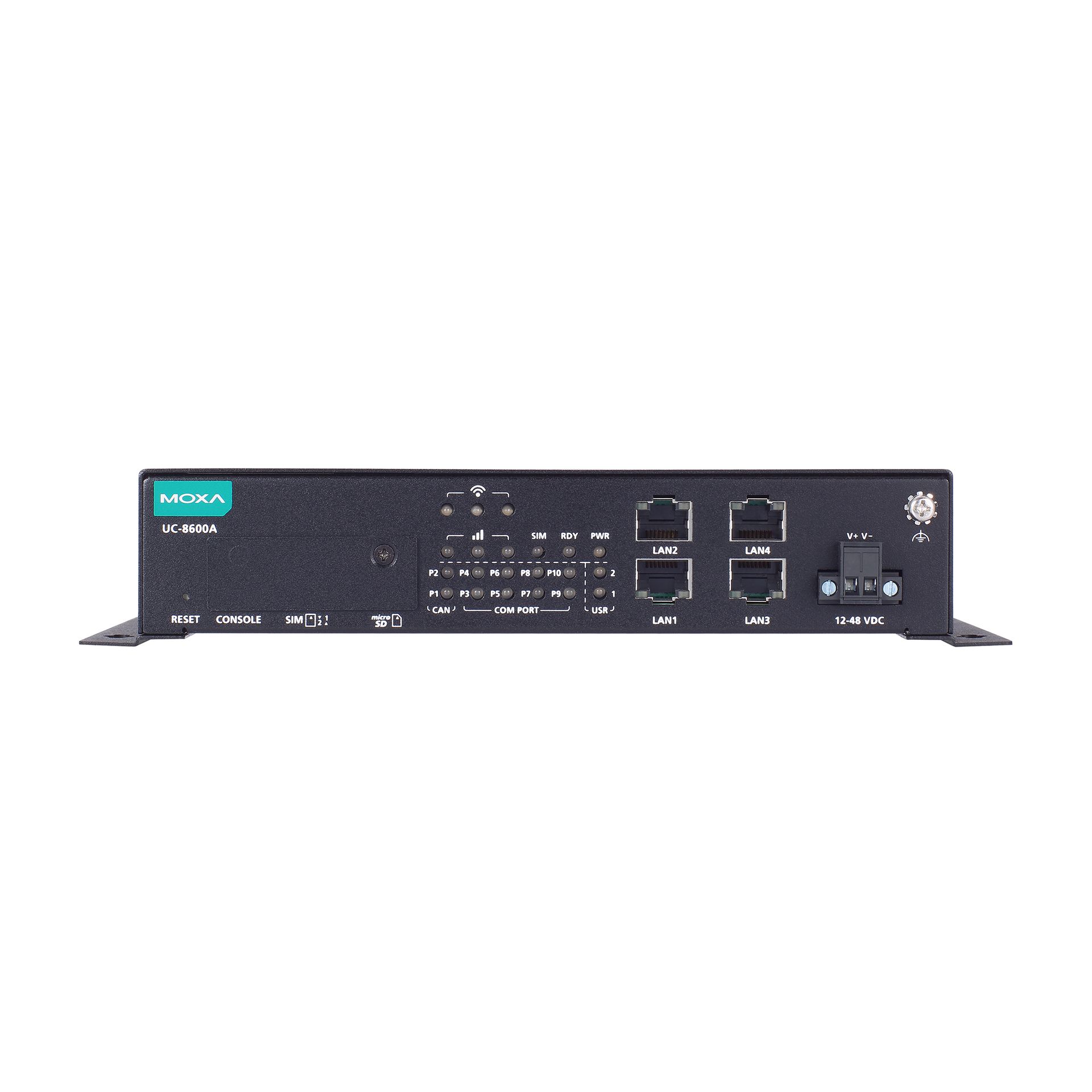

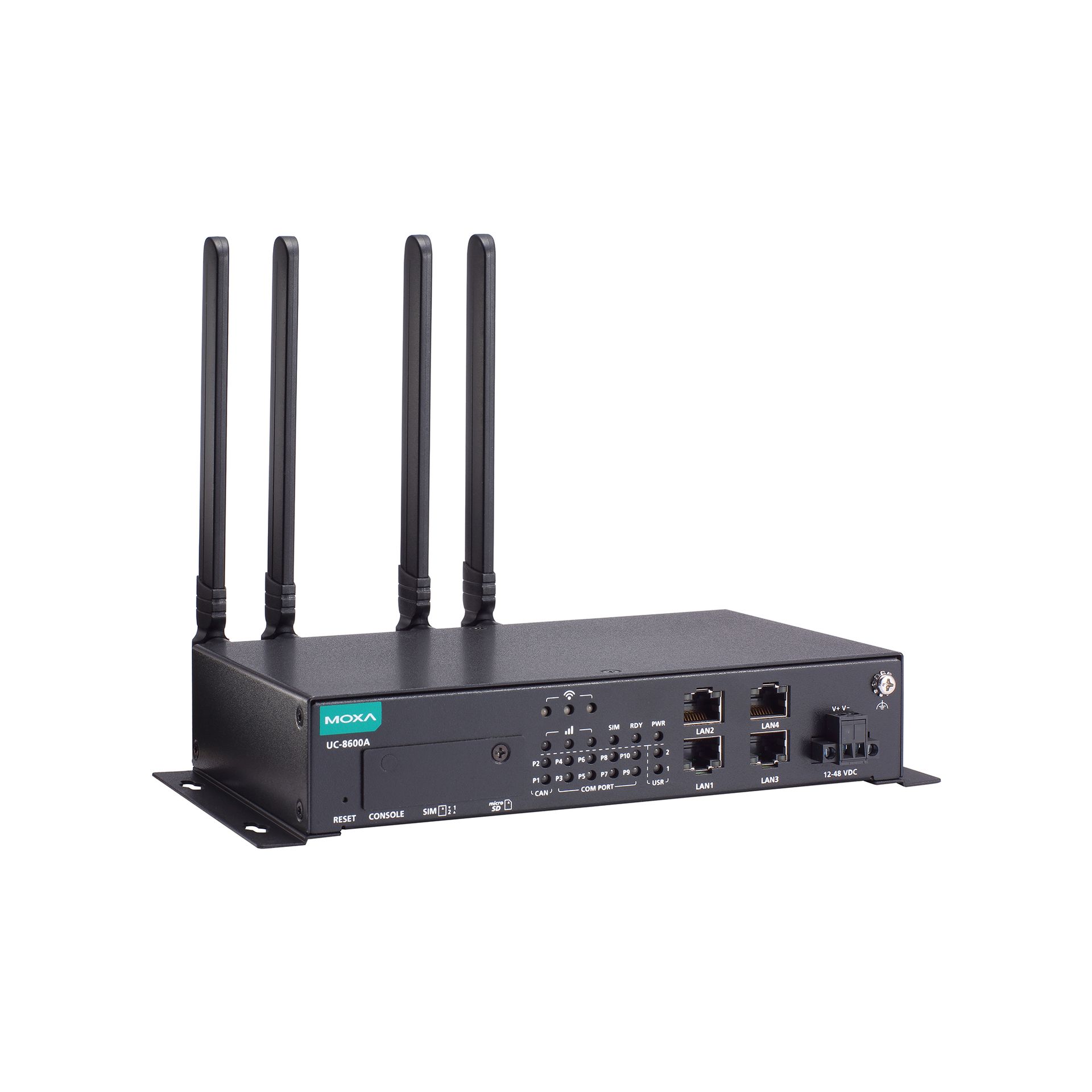

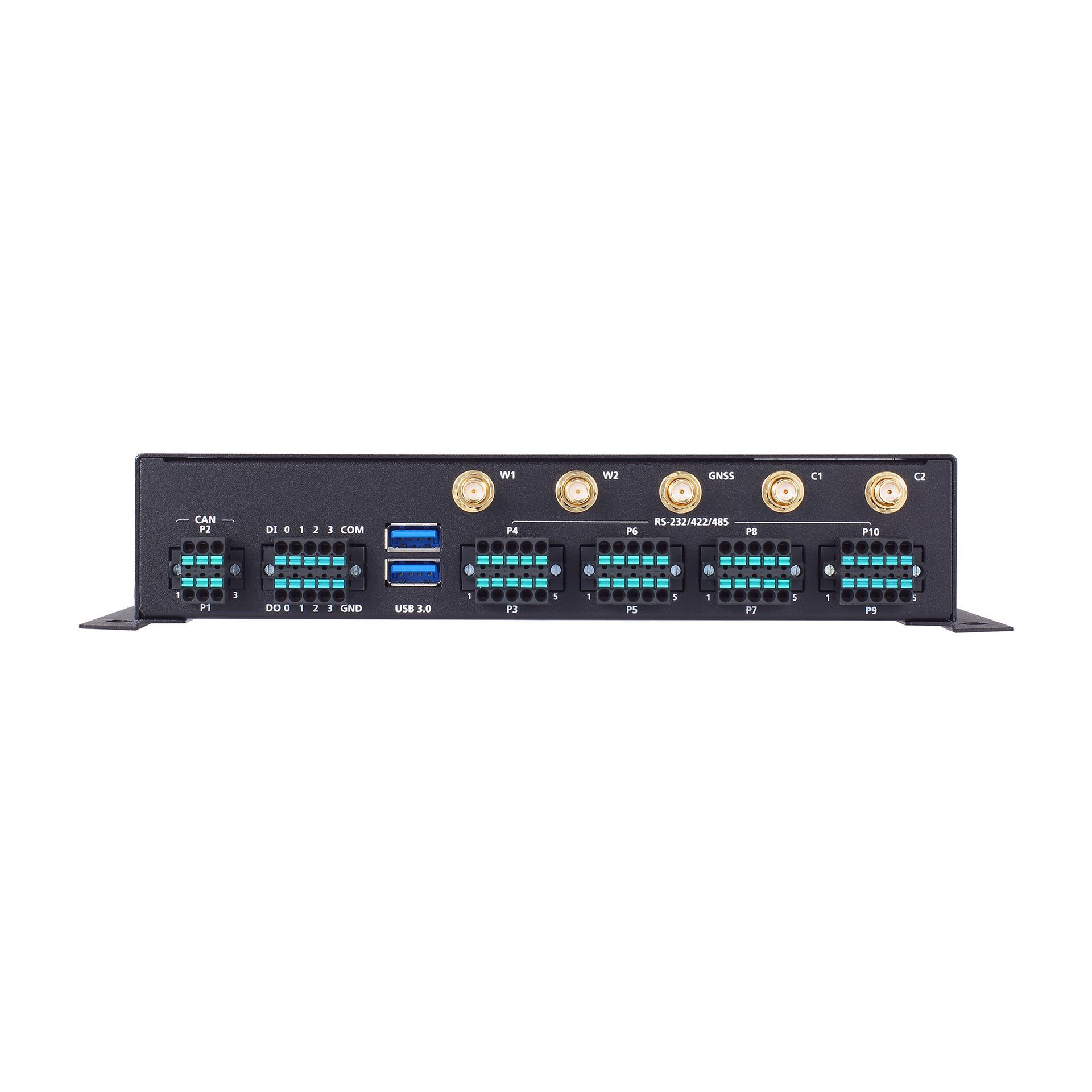

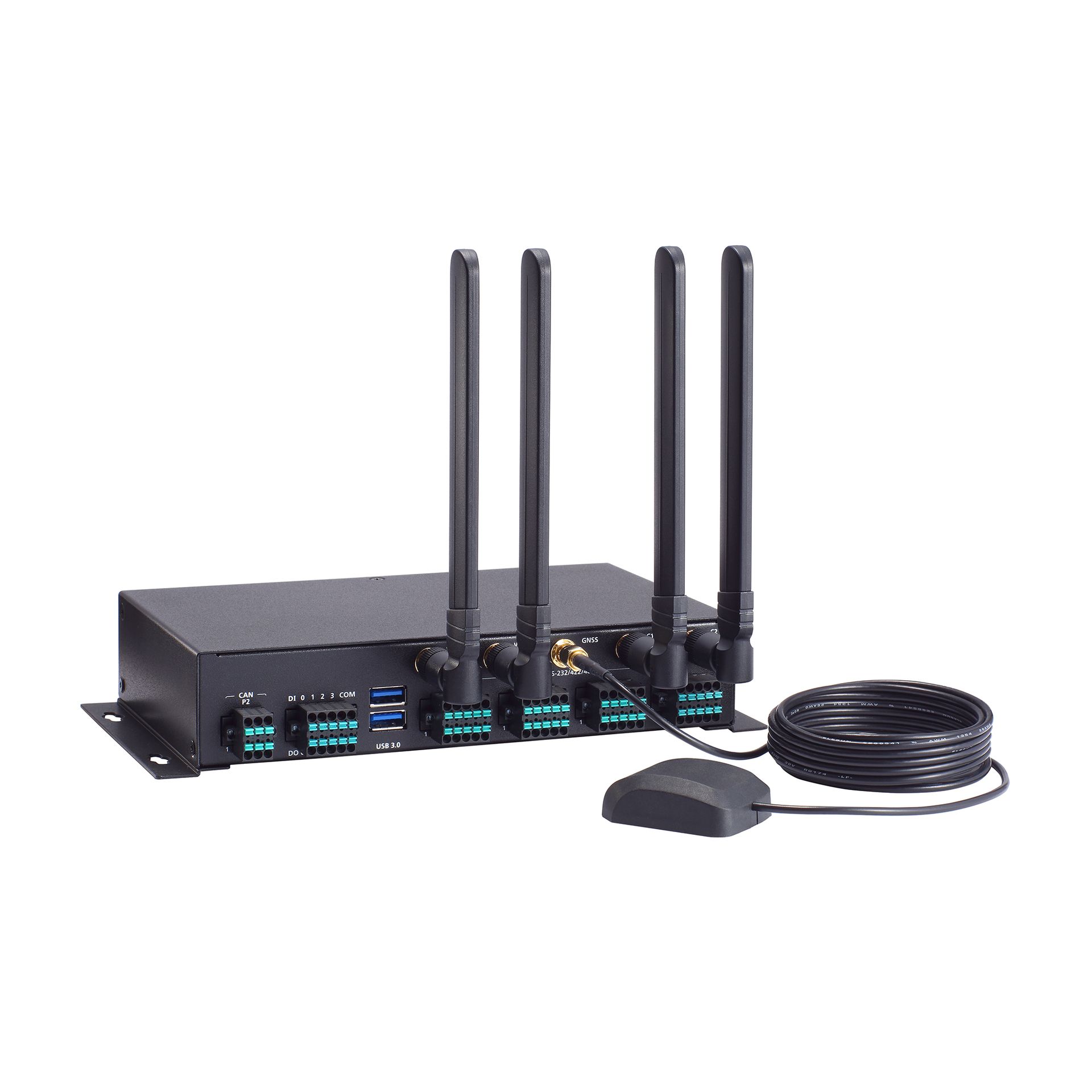

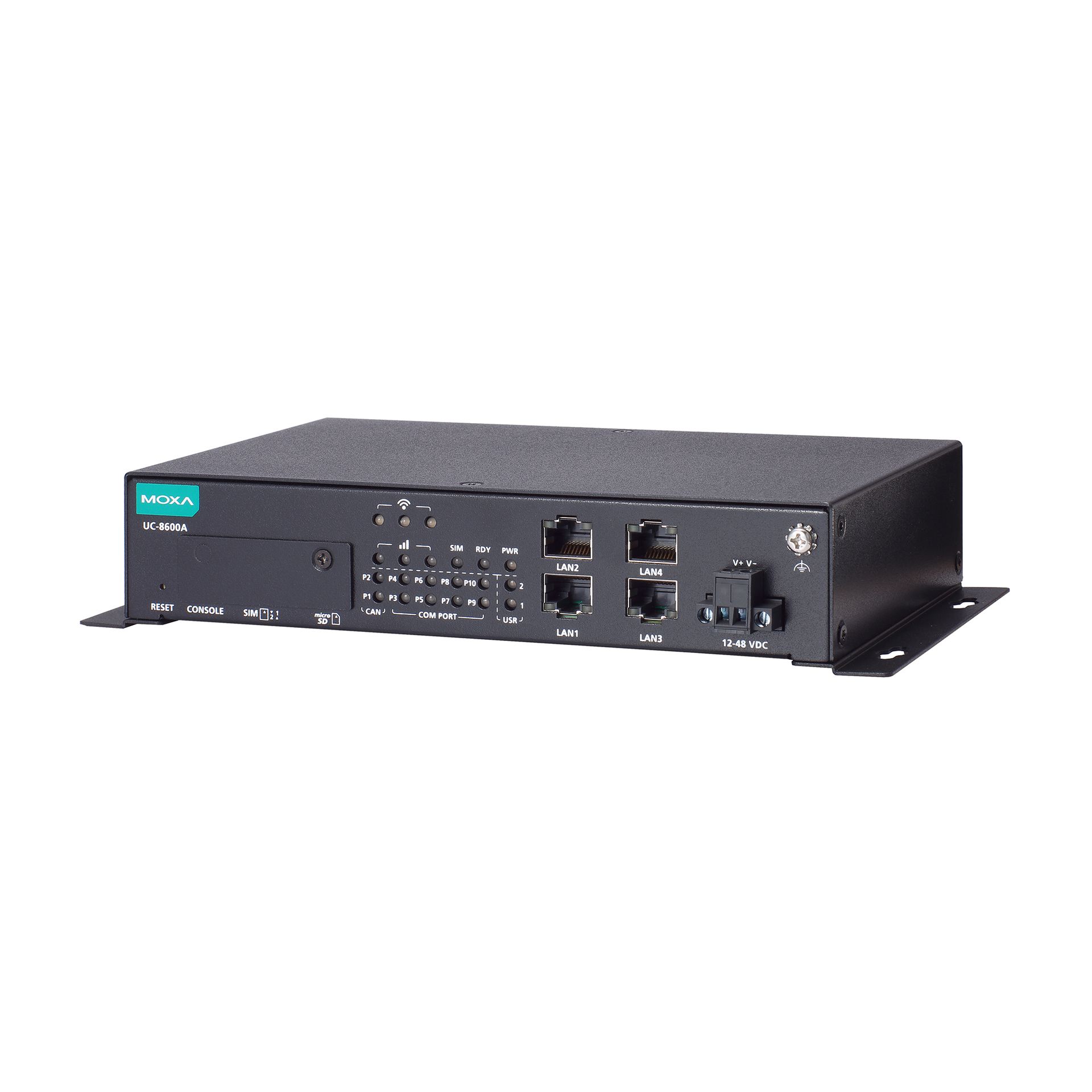

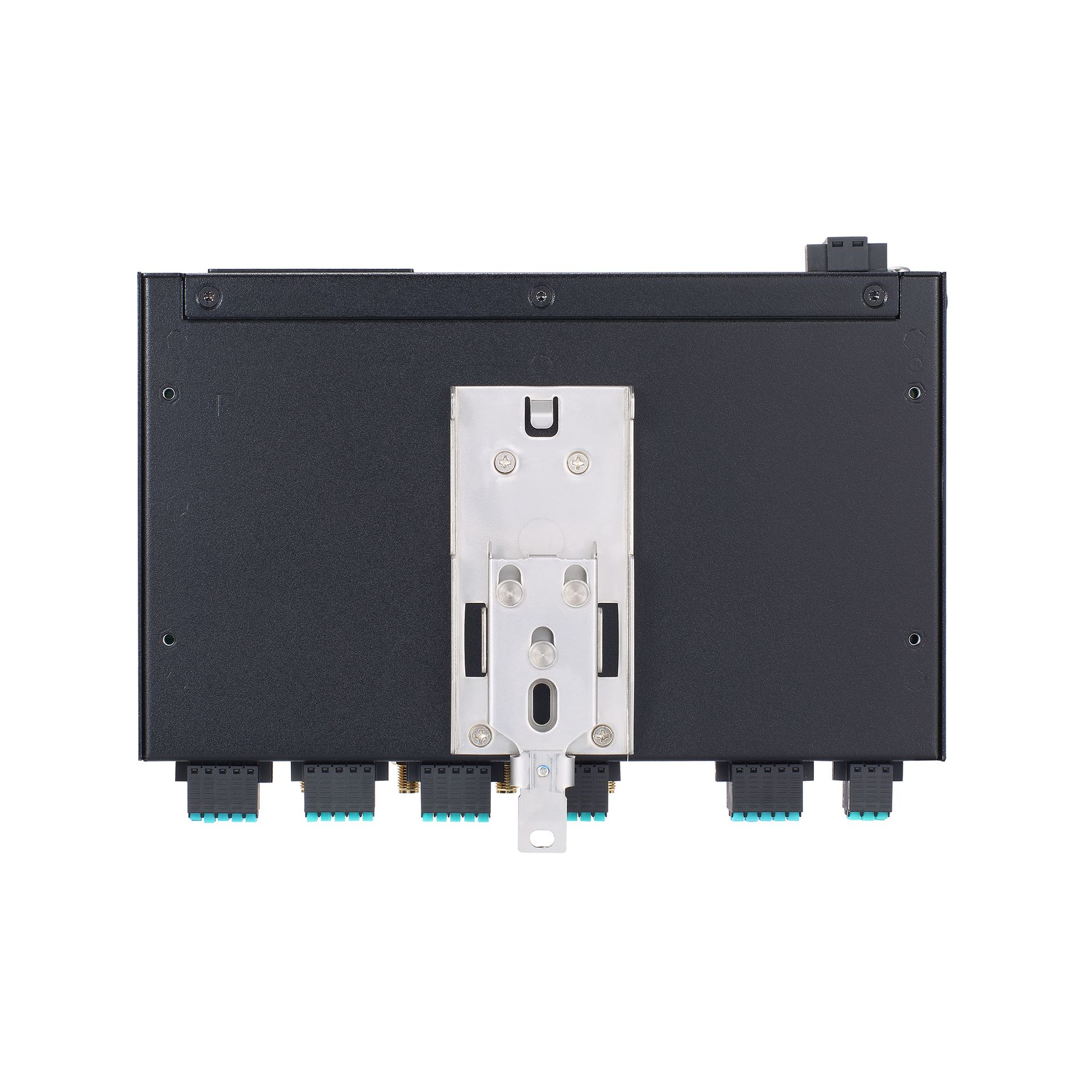

Модуль UC-8630A-T

• Компьютеры и комплектующие
• Класс защиты
  IP30 

• Конструктивное исполнение
• Класс защиты
  IP30 

• Процессор
• Установленный процессор
  Arm Cortex-A72 
• Частота процессора
  1.5 ГГц 

• Оперативная память
• Тип памяти
  LPDDR4 
• Объём установленной памяти
  4 Гб 

• Параметры последовательной связи
• Количество портов RS-232/422/485
  8
• Разъем последовательного порта
  Клемма 
• Передаваемые сигналы
  RS-232: TxD, RxD, RTS, CTS, GND 
  RS-422: Tx+, Tx-, Rx+, Rx-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND 
• Бит данных
  5, 6, 7, 8 
• Четность
  нет, чет, нечет, 0, 1 
• Стоповые биты
  1, 1.5, 2 
• Управление потоками данных
  RTS/CTS, XON/XOFF для RS-232, ADDC® для RS-485 
• Скорость передачи данных, бит/с
  50 ~ 921600 

• Интерфейсы ввода / вывода
• RS-232/422/485
  8 
• USB 3.x
  2 
• CAN
  2 
• Цифровые (GPIO)
  4 входа / 4 выхода 

• Интерфейсы накопителей информации
• M.2
  1 x M.2 Key M 2242 (PCIe) 
• Micro SD
  1 

• Накопители информации
• Форм-фактор
  eMMC 
• Объём накопителя
  32GB 

• Слоты и модули расширения
• Mini PCIe
  1 
• M.2
  1 х M.2 Key E 
• SIM-карт
  2 (nano) 

• Беспроводной интерфейс компьютеров
• 3G/LTE
  2 разъема SMA 
• Wi-Fi
  2 разъема SMA 
• GPS
  1 разъем SMA 

• Физические параметры
• Габаритные размеры, мм
  200 x 120 x 40,5
• Вес нетто, кг
  1
• Материал корпуса
  Металл 

• Тип монтажа
• Настенное
  Да 

• Совместимость с операционными системами
• Linux
  Moxa Industrial Linux 4 (Debian 13, kernel 6.12), 2033 EOL 

• Функции безопасности
• Надежность (Reliability)
  Network Failover and Fail back 
  Network Keep Alive 
• Инструменты безопасности (Security Tools)
  Secure Update 
  Security Diagnostic Tool 
  Security Event Auditing 
• Восстановление (Recovery)
  Dual-system design with automatic failback 
  One-step recovery to the last known secure state 
• Защита диска (Disk Protection)
  LUKS Disk Encryption 
• Обнаружение вторжений (Intrusion Detection)
  Host-based Intrusion Detection 
• Аппаратная безопасность (Hardware-based Security)
  Hardware Root of Trust Secure Boot 
  TPM 2.0 

• Параметры связи
• Порты Ethernet
  4 x Ethernet 10/100/1000BaseT(X) (разъем RJ45) 
• Магнитная изоляция Ethernet-портов
  1,5 кВ 

• Интерфейс CAN
• Количество портов CAN
  2
• Протоколы
  CAN 2.0A 
  CAN 2.0B 
• Передаваемые сигналы
  CAN_GND 
  CAN_H 
  CAN_L 
• Скорость передачи данных
  10 Кбит/с ~ 1 Мбит/с 
• Разъем порта CAN
  3-контактная клемма 
• Изоляция
  3 кВ

• Дискретный ввод
• Количество каналов дискретного ввода
  4 
• Тип каналов дискретного ввода
  Сухой контакт, Влажный контакт (NPN) 
• Напряжение лог. 0 (влажный контакт)
  от 10 до 30 В пост. 
• Напряжение лог. 0 (сухой контакт)
  Замкнут на землю 
• Напряжение лог. 1 (влажный контакт)
  0 ~ 3 В пост. 
• Напряжение лог. 1 (сухой контакт)
  Открытый 
• Разъем
  Клеммная колодка с пружинным зажимом 
• Изоляция каналов
  1500 В 

• Дискретный вывод
• Количество каналов дискретного вывода
  4 
• Тип каналов дискретного вывода
  Sink 
• Максимальная нагрузка на канал
  200 мА 
• Разъем
  Клеммная колодка с пружинным зажимом 
• Изоляция каналов
  1500 В 

• Светодиодные индикаторы
• Светодиодные индикаторы
  Power, System ready, SIM card indicator, Programmable, LAN, CAN, Wireless Signal Strength

• Управление устройством
• Консольный порт
  RS-232

• Требования к электропитанию
• Входное напряжение
  12 ~ 48 В пост. 
• Потребление тока
  1,58 А при 12 В пост.
• Разъем электропитания
  Клемма 
• Максимальная потребляемая мощность
  17 Вт

• Условия эксплуатации
• Рабочая температура, °C
  -40...+70°C (без модулей); -30...+65°C (LTE+Wi-Fi); -30...+70°C (Wi-Fi); -40...+70°C (LTE) 
• Температура хранения, °C
  -40 ~ +85 
• Рабочая влажность, %
  5 ~ 95, без образования конденсата 

• Дополнительные функции
• Источник времени
  Внешний источник точного времени (External RTC) 
• Сторожевой таймер ( WDT )
  Да 

• Наличие международных сертификатов
• Безопасность
  EN 62368-1 
  IEC 62368-1 
  UL 62368-1 
• Взрывобезопасность
  EN18031-1 
• Электромагнитная совместимость (EMI)
  EN 55032 Class A 
  EN 61000-6-4 Class A 
  FCC Part 15 Subpart B Class A 
  ICES-003 Class A 
• Электромагнитная совместимость (EMS)
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-3 RS 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 PFMF 
• Электромагнитная совместимость (EMC)
  EN 55032/35 
  EN 61000-6-2 
  EN 61000-6-4 
  KC 
  RCM 
  UKCA 
• Удары
  IEC 60068-2-27 
• Вибрации
  IEC 60068-2-64 
  IEC 60068-2-6 
• Промышленная кибербезопасность
  EN 18031-1 
  IEC 62443-4-2 
• Среднее время наработки на отказ (MTBF), часов
  1023992

• Гарантийный срок
• Гарантийный срок
  5 лет 

• Комплект поставки
• Комплект поставки
  Краткое руководство пользователя 
  Крепеж для настенного монтажа 
  Устройство 
