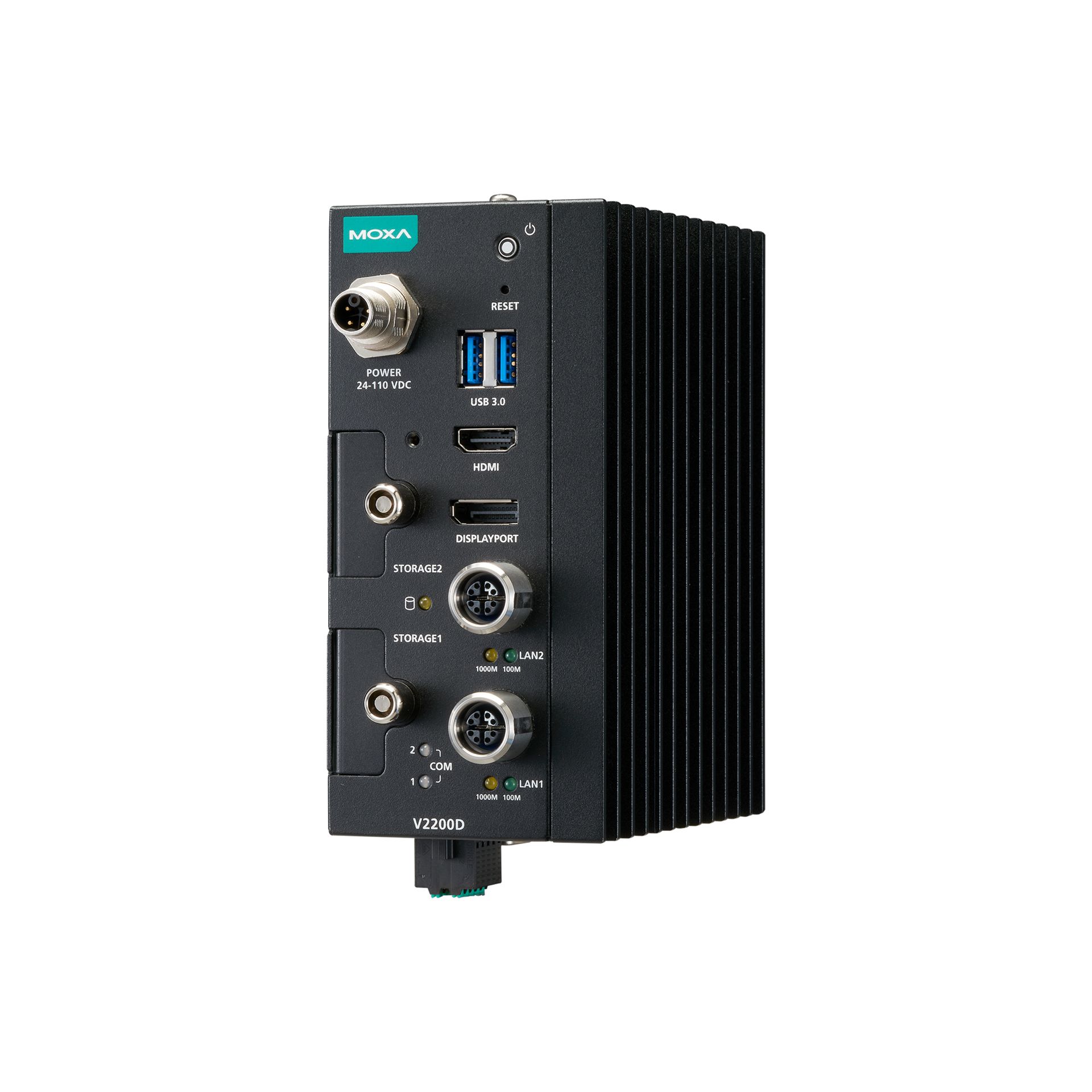

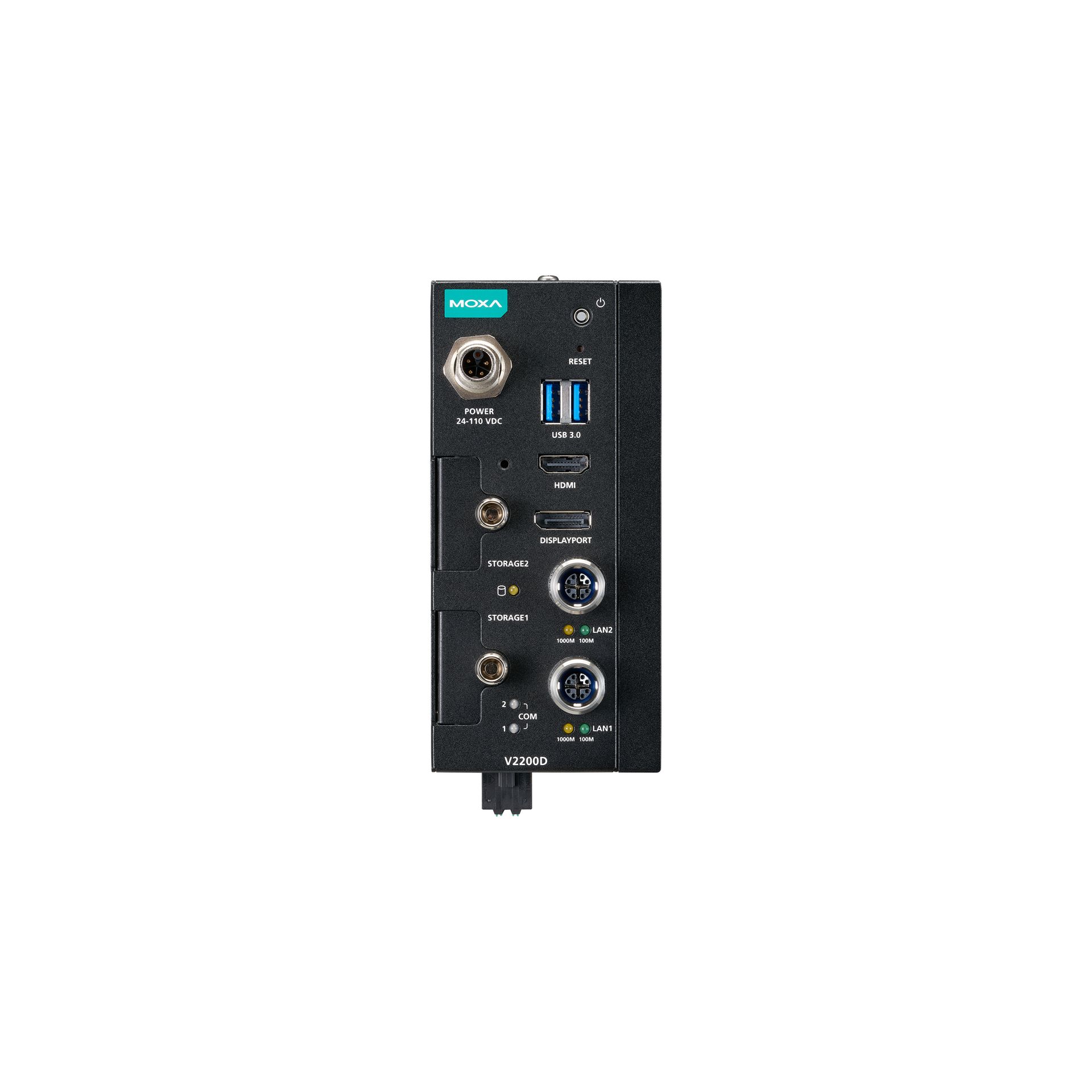

Ультракомпактный встраиваемый компьютер V2202D-AL4-CT-T

• Компьютеры и комплектующие
• Видеоинтерфейсы, всего
  2 
• Класс защиты
  IP30 

• Процессор
• Установленный процессор
  Intel Atom x7433RE 
• Частота процессора
  3.4 ГГц 

• Оперативная память
• Количество и тип разъемов памяти
  1 x SO-DIMM 
• Тип памяти
  DDR4 
• Максимальный объем памяти
  до 32 Гб 

• Видеоинтерфейсы
• Интерфейсы
  DisplayPort 
  HDMI 

• Параметры последовательной связи
• Количество портов RS-232/422/485
  2
• Разъем последовательного порта
  DB9 
• Передаваемые сигналы
  RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND 
  RS-422: Tx+, Tx-, Rx+, Rx-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND 
• Четность
  нет, чет, нечет, 0, 1 
• Стоповые биты
  1, 1.5, 2 
• Управление потоками данных
  RTS/CTS, XON/XOFF, ADDC® для RS-485, RTS Toggle (только для RS-232) 
• Скорость передачи данных, бит/с
  50 ~ 115200 
• Изоляция последовательной линии
  2 кВ 

• Интерфейсы ввода / вывода
• RS-232/422/485
  2 
• USB 3.x
  2 
• Цифровые (GPIO)
  4 входа / 4 выхода 

• Интерфейсы накопителей информации
• M.2
  1 x M.2 Key M 2242; 2 x M.2 Key M 2280 

• Физические параметры
• Габаритные размеры, мм
  150 x 120 x 70
• Вес нетто, кг
  1.68
• Материал корпуса
  Металл 

• Тип монтажа
• Настенное
  Да 
• Настольное
  Да 

• Совместимость с операционными системами
• Microsoft Windows
  Windows 10 Embedded IoT Ent 2021 LTSC 64-bit 
  Windows 11 IoT Enterprise LTSC 2024 
• Linux
  Linux Debian 12 
  Moxa Industrial Linux 4 
  Ubuntu 22.04 

• Параметры связи
• Порты Ethernet
  2 x Ethernet 100/1000 BaseT(X) (разъем M12) 

• Дискретный ввод
• Количество каналов дискретного ввода
  4 
• Тип каналов дискретного ввода
  Сухой контакт, Влажный контакт (PNP) 
• Напряжение лог. 0 (влажный контакт)
  от 10 до 30 В пост. 
• Напряжение лог. 0 (сухой контакт)
  Замкнут на землю 
• Напряжение лог. 1 (влажный контакт)
  0 ~ 3 В пост. 
• Напряжение лог. 1 (сухой контакт)
  Открытый 
• Разъем
  Клеммная колодка с винтовым зажимом 
• Напряжение изоляции, В
  3000 

• Дискретный вывод
• Количество каналов дискретного вывода
  4 
• Тип каналов дискретного вывода
  Sink 
• Максимальная нагрузка на канал
  200 мА 
• Напряжение изоляции, В
  3000 

• Светодиодные индикаторы
• Светодиодные индикаторы
  Power, Storage, LAN, Serial

• Требования к электропитанию
• Входное напряжение
  24 ~ 110 В пост. 
• Разъем электропитания
  M12 
• Максимальная потребляемая мощность
  40.8 Вт

• Условия эксплуатации
• Рабочая температура, °C
  -40 ~ +70 
• Температура хранения, °C
  -40 ~ +85 
• Рабочая влажность, %
  5 ~ 95, без образования конденсата 

• Наличие международных сертификатов
• Безопасность
  EN 62368-1 
  IEC 62368-1 
  UL 62368-1 
• Электромагнитная совместимость (EMI)
  CISPR 32 
  FCC Part 15 Subpart B Class A 
• Электромагнитная совместимость (EMS)
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-3 RS 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 PFMF 
• Электромагнитная совместимость (EMC)
  EN 55032/35 
• Применение на транспорте
  EN 45545-2 
  EN 50121-3-2 
  EN 50121-4 
  EN 50155 
• Удары
  EN 50155 
  IEC 60068-2-27 
  IEC 61373 
• Вибрации
  EN 50155 
  IEC 60068-2-64 
  IEC 61373 
• Среднее время наработки на отказ (MTBF), часов
  1318292
