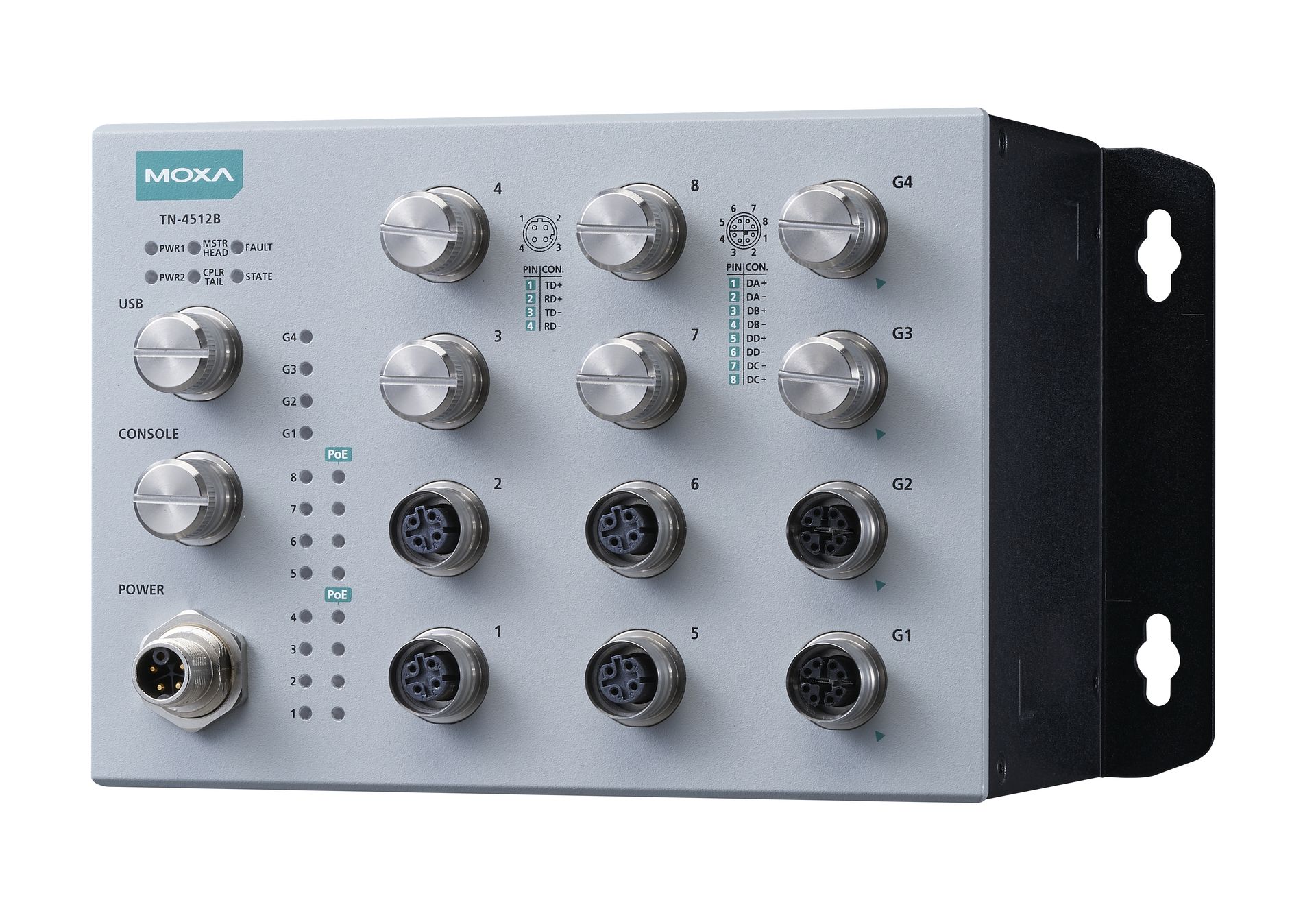

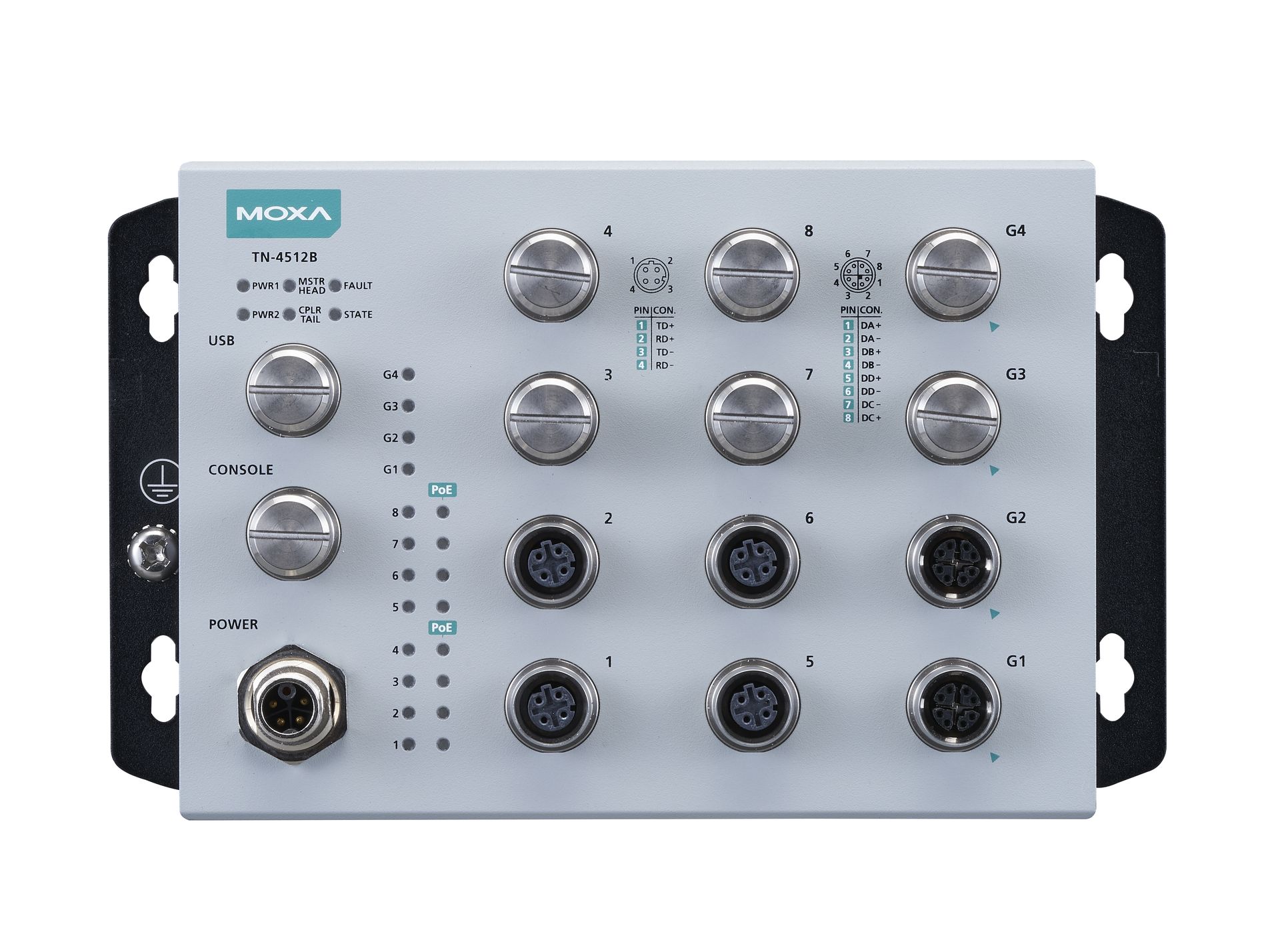

Коммутатор TN-4512B-8P-4G-CT-T

• Интерфейс
• Общее количество портов
  12
• Уровень коммутатора
  L2 
• Тип разъема для "витой пары"
  M12 

• Технологии
• Стандарты
  IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X), IEEE 802.3ab for 1000BaseT(X), IEEE 802.3af/at for PoE/PoE+ output, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1p for Class of Service, IEEE 802.1Q for VLAN Tagging, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1X for authentication, IEEE 802.3x for flow control
• Протоколы управления
  IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server, DHCP Client, DHCP Relay Agent (Option 82), QoS/CoS/ToS, ARP, RARP, LLDP, Port Mirroring, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB, Loop Protection
• Протоколы фильтрации
  GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier, Static Multicast
• Протоколы резервирования
  STP, RSTP, MSTP, Turbo Ring v2, Link Aggregation, Ring Coupling, Static Port Trunk, LACP, MRP
• Протоколы безопасности
  Rate Limit, Trust access control, Port Lock, Sticky MAC, HTTPS/SSL, SSH, RADIUS, TACACS+, Access control list, Login and password policy, DHCP Snooping
• Протоколы синхронизации времени
  SNTP Server/Client, NTP Server/Client
• Таблица MAC-адресов
  16K

• Функции VLAN и IGMP
• Максимальное количество VLAN
  256 
• Диапазон VLAN ID
  1 ~ 4094 
• Количество групп IGMP
  1024 
• Количество приоритизированных очередей
  8

• Порты Gigabit Ethernet 10/100/1000 Мбит/с
• Витая пара (разъем M12)
  4 

• Порты с функцией Power Over Ethernet (PoE)
• PoE 10/100 Мбит/с
  8
• Общий PoE-бюджет коммутатора
  80 Вт 

• Светодиодные индикаторы
• Светодиодные индикаторы
  PWR1, PWR2, FAULT, STATE, MSTR/HEAD, CPLR/TAIL, порты Ethernet, порты PoE

• Управление устройством
• Интерфейс управления
  CLI 
  SSH 
  Telnet-консоль 
  Web-интерфейс 
  Windows-утилита 
• Консольный порт
  M12 B-coded 5-pin "мама" (RS-232)
• MIB-базы
  P-BRIDGE MIB, Q-BRIDGE MIB, Ethernet-like MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9

• Требования к электропитанию
• Рабочее напряжение
  16,8 ~ 137,5 В пост. 
• Входное напряжение
  24/36/48/72/96/110 В пост. 
• Потребление тока
  4,9 A при 24 В
• Возможность подключения резервного источника электропитания
  Есть 
• Разъем электропитания
  M12 
• Защита от неверной полярности
  Есть 
• Максимальная потребляемая мощность
  16,0 Вт при 24 В пост., 17,0 Вт при 110 В пост. (с отключенным PoE); 23,7 Вт при 24 В пост., 22,8 при 110 В пост. (с включенным PoE)

• Условия эксплуатации
• Рабочая температура, °C
  -40 ~ +70 
• Температура хранения, °C
  -40 ~ +85 
• Рабочая влажность, %
  5 ~ 95, без образования конденсата 
• Рабочая высота над уровнем моря
  до 3000 м 

• Защита
• Защита от пыли и влаги
  IP42 
• Конформное покрытие
  Есть 

• Конструктивные свойства
• Материал корпуса
  Металл 

• Размеры и вес
• Габаритные размеры, мм
  200 x 115 x 102
• Вес нетто, кг
  1.46

• Монтаж
• Монтаж
  Настенный 

• Наличие международных сертификатов
• Безопасность
  BSMI 
  EN 62368-1 
  IEC 62368-1 
  UL 62368-1 
• Электромагнитная совместимость (EMS)
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-3 RS 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 PFMF 
• Электромагнитная совместимость (EMC)
  EN 55032/35 
• Применение на транспорте
  EN 45545-2 
  EN 50121-4 
  EN 50155 
  IEC 60068-2-1 
  IEC 60068-2-2 
  IEC 60068-2-30 
  IEC 60068-2-78 
  IEC 60571 
• Удары
  EN 50155 
  IEC 60068-2-27 
  IEC 61373 
• Вибрации
  EN 50155 
  IEC 60068-2-64 
  IEC 61373 
  ISTA 1A 
• Радио
  FCC 
• Испытание на воздействие соли
  EN 50155 
• Среднее время наработки на отказ (MTBF), часов
  1003581

• Гарантийный срок
• Гарантийный срок
  5 лет 

• Комплект поставки
• Комплект поставки
  Заглушка для разъема M12 
  Краткое руководство пользователя 
  Монтажный комплект 
  Устройство 

• Страница товара на англоязычном сайте
• Ссылка на сайт moxa.com
  https://www.moxa.com/en/products/industrial-network-infrastructure/ethernet-switches/en-50155-switches/tn-4500b-series

Документация

Datasheet (англ.): скачать (4 Мб)

Руководство по быстрой установке (англ.): скачать (6,9 Мб)

Руководство пользователя для управляемых коммутаторов серии TN (MX-NOS Rail Version V1) (англ.): скачать (13.3 Мб)

Руководство по использованию командной строки для серии TN (MX-NOS Rail Version V1) (англ.): скачать (5 Мб)

Программное обеспечение

Firmware для серии TN-4500B (версия 2.0 от 31.12.2025): скачать (58.3 Мб)

Список изменений: скачать (0,1 Мб)

Firmware для серии TN-4500B (версия 1.3 от 03.09.2025): скачать (51.6 Мб)

Список изменений: скачать (0,1 Мб)

Firmware для серии TN-4500B (версия 1.2 от 07.03.2025): скачать (51.6 Мб)

Список изменений: скачать (0,1 Мб)

SNMP MIB-файл для серии TN-4500B (версия 2.0 от 31.12.2025): скачать (0,4 Мб)

Список изменений: скачать (0,1 Мб)

MXview One (версия 1.6.1 от 05.09.2025): скачать (240,7 Мб)

Список изменений: скачать (0,1 Мб)

• Windows 10

• Windows 11

• Windows Server 2016

• Windows Server 2019

• Windows Server 2022


MXview One (версия 1.6.1 от 05.09.2025): скачать (554,4 Мб)

Список изменений: скачать (0,1 Мб)

• Ubuntu 18.04

• Ubuntu 20.04

• Ubuntu 22.04
