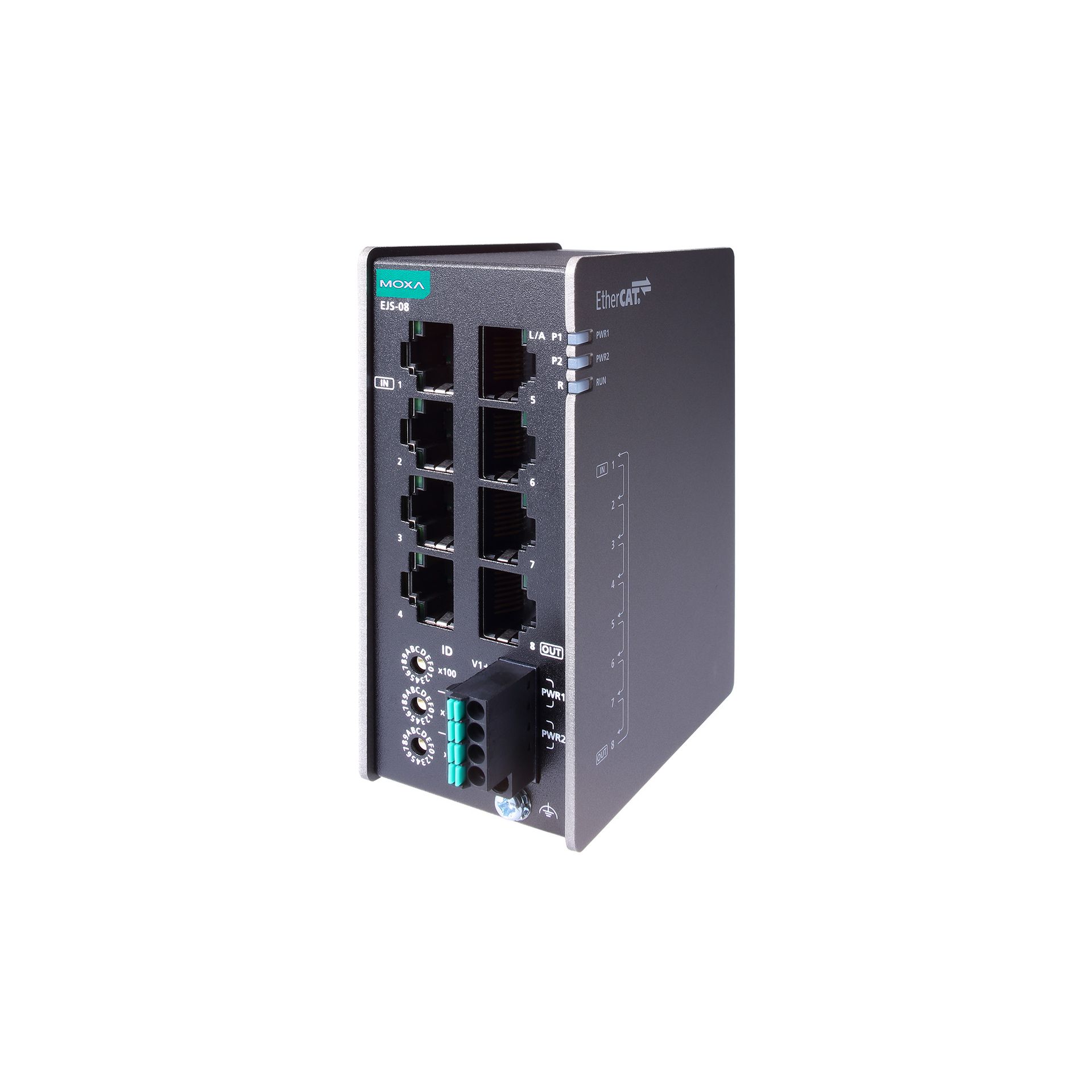

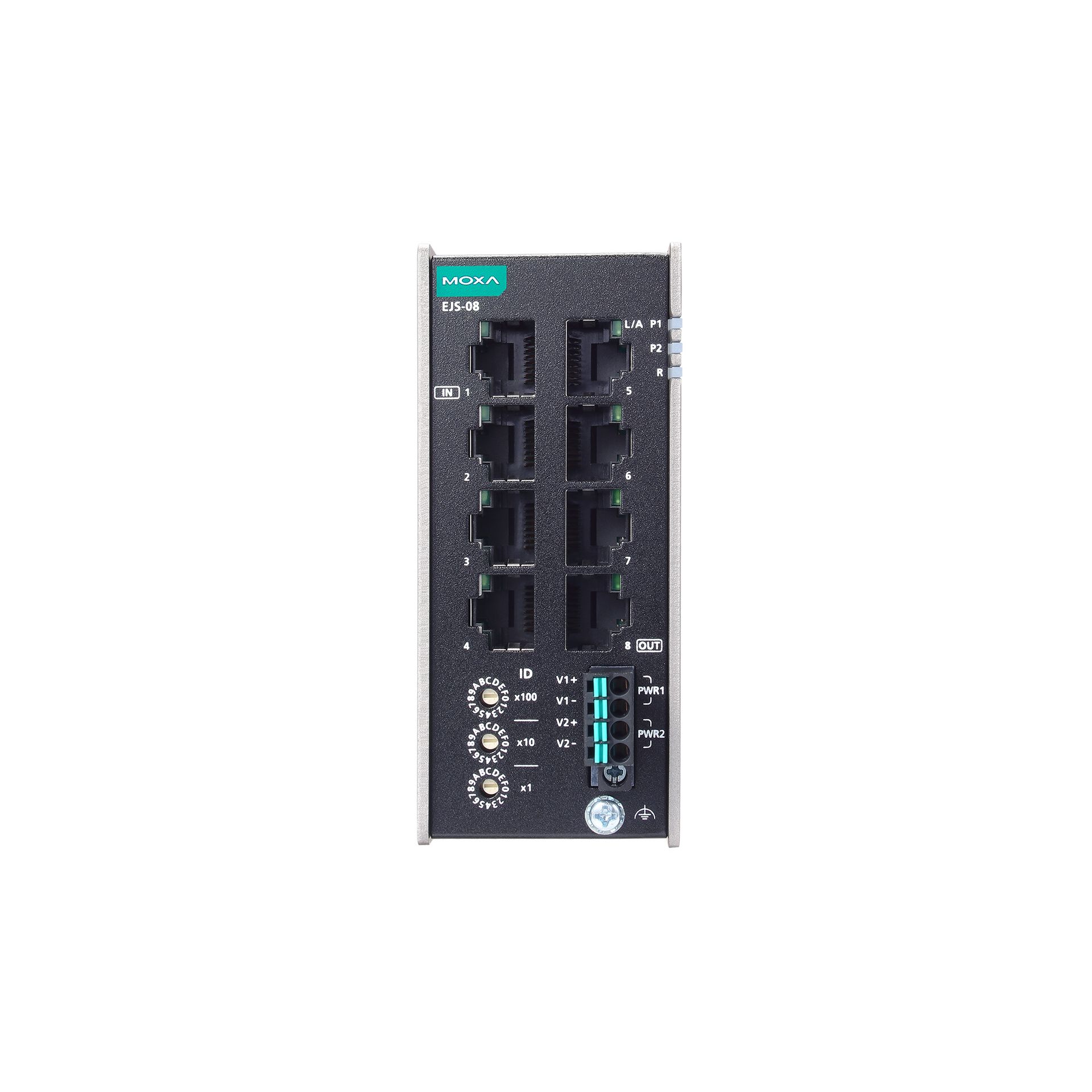

Разветвитель EJS-08-T

• Параметры связи
• Порты Ethernet
  8 x Ethernet 10/100BaseT(X) - 'витая пара' (Auto MDI/MDI-X) 
• Протоколы Ethernet
  EtherCAT 

• Интерфейс EtherCAT
• Поддерживаемые топологии
  Дерево 
  Звезда 
  Кольцо 
  Шина 
• Выбор ID устройства
  Поворотный переключатель от 1 до 4095 
• Вносимая задержка на интерфейсе
  1 мкс на порт (приблизительно) 
• Комбинация портов
  1 (IN), 7 (OUT) 
• Sync Manager
  8 
• FMMU
  8 

• Светодиодные индикаторы
• Светодиодные индикаторы
  PWR1, PWR2, RUN

• Требования к электропитанию
• Рабочее напряжение
  9.6 ~ 60 В пост. 
• Входное напряжение
  12/24/48 В пост. 
• Потребление тока
  макс. 0.30 A
• Возможность подключения резервного источника электропитания
  Есть 
• Разъем электропитания
  Клемма 
• Защита от неверной полярности
  Есть 

• Условия эксплуатации
• Рабочая температура, °C
  -40 ~ +75 
• Температура хранения, °C
  -40 ~ +85 
• Рабочая влажность, %
  5 ~ 95, без образования конденсата 

• Защита
• Защита от пыли и влаги
  IP30 

• Конструктивные свойства
• Материал корпуса
  Металл 
• Длина кабеля, см
  10000

• Размеры и вес
• Габаритные размеры, мм
  43 x 100 x 75
• Вес нетто, кг
  0.34

• Монтаж
• Монтаж
  На DIN-рейку 
  Настенный (опционально) 

• Наличие международных сертификатов
• Безопасность
  EN 62368-1 
  UL 61010-2-201 
• Электромагнитная совместимость (EMI)
  CISPR 22 
  CISPR 32 
  FCC Part 15 Subpart B Class A 
• Электромагнитная совместимость (EMS)
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-3 RS 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
• Электромагнитная совместимость (EMC)
  EN 55032/35 
  EN 61000-6-2 
  EN 61000-6-4 
• Удары
  IEC 60068-2-27 
• Свободное падение
  ISTA 1A 
• Вибрации
  IEC 60068-2-64 
  IEC 60068-2-6 
• Среднее время наработки на отказ (MTBF), часов
  6294742

• Гарантийный срок
• Гарантийный срок
  5 лет 
