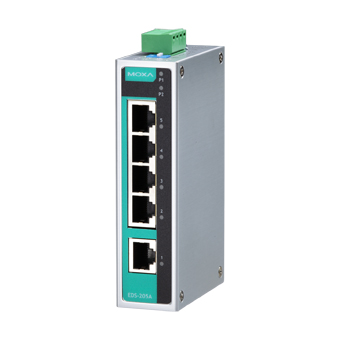

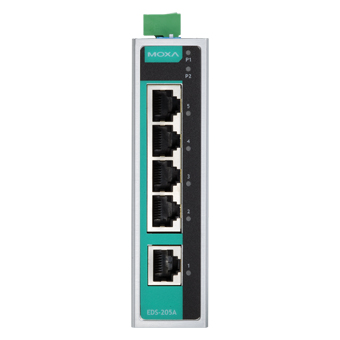

Коммутатор EDS-205A

• Интерфейс
• Общее количество портов
  5
• Уровень коммутатора
  L2 
• Тип разъема для "витой пары"
  RJ45 

• Технологии
• Стандарты
  IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX,, IEEE 802.3x for Flow Control
• Управление потоками
  IEEE 802.3x flow control, back pressure flow control 
• Таблица MAC-адресов
  1000
• Размер буфера пакетов
  512 Кбит

• Порты Fast Ethernet 10/100 Мбит/с
• Витая пара (разъем RJ45)
  5

• Светодиодные индикаторы
• Светодиодные индикаторы
  Power, 10/100M

• Управление устройством
• DIP-переключатели
  Защита от широковещательного шторма (вкл/выкл)

• Требования к электропитанию
• Рабочее напряжение
  12/24/48 В пост. (9.6 ~ 60 В пост.) 
• Потребление тока
  0.09 А при 24 В
• Возможность подключения резервного источника электропитания
  Есть 
• Разъем электропитания
  Клемма 
• Защита от неверной полярности
  Есть 

• Условия эксплуатации
• Рабочая температура, °C
  -10 ~ +60 
• Температура хранения, °C
  -40 ~ +85 
• Рабочая влажность, %
  5 ~ 95 

• Защита
• Защита от пыли и влаги
  IP30 
• Защита по току
  1.1 А 

• Конструктивные свойства
• Материал корпуса
  Металл 

• Размеры и вес
• Габаритные размеры, мм
  30 x 115 x 70
• Вес нетто, кг
  0.18

• Монтаж
• Монтаж
  На DIN-рейку 
  Настольный/настенный (опционально) 

• Наличие международных сертификатов
• Безопасность
  UL508 
• Взрывобезопасность
  ATEX Zone 2 Ex nA nC IIC T4 Gc 
  UL/cUL Class 1 Division 2 
• Электромагнитная совместимость (EMI)
  CISPR 32 
  FCC Part 15 Subpart B Class A 
• Электромагнитная совместимость (EMS)
  IEC 61000-4-11 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-3 RS 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
• Электромагнитная совместимость (EMC)
  EN 55032/24 
• Применение в морских системах
  ABS 
  DNV 
  GL 
  LR 
  NK 
• Применение на транспорте
  EN 50121-4 
  NEMA TS2 
• Удары
  IEC 60068-2-27 
• Свободное падение
  IEC 60068-2-32 
• Вибрации
  IEC 60068-2-6 
• Среднее время наработки на отказ (MTBF), часов
  3040784

• Гарантийный срок
• Гарантийный срок
  5 лет 

• Комплект поставки
• Комплект поставки
  Краткое руководство пользователя 
  Устройство 

• Страница товара на англоязычном сайте
• Ссылка на сайт moxa.com
  https://www.moxa.com/en/products/industrial-network-infrastructure/ethernet-switches/unmanaged-switches/eds-205a-series

Документация

Datasheet (англ.): скачать (0,6 Мб)

Руководство по аппаратной части (англ.): скачать (2 Мб)

Руководство по аппаратной части (рус.): скачать (0,7 Мб)

Рекомендации по процедуре заземления кабеля STP на промышленных Ethernet-коммутаторах Moxa (англ.): скачать (0,6 Мб)

Чертеж для AutoCAD 2D (dwg): скачать (0,1 Мб)

3D-модель (stp): скачать (0,3 Мб)
