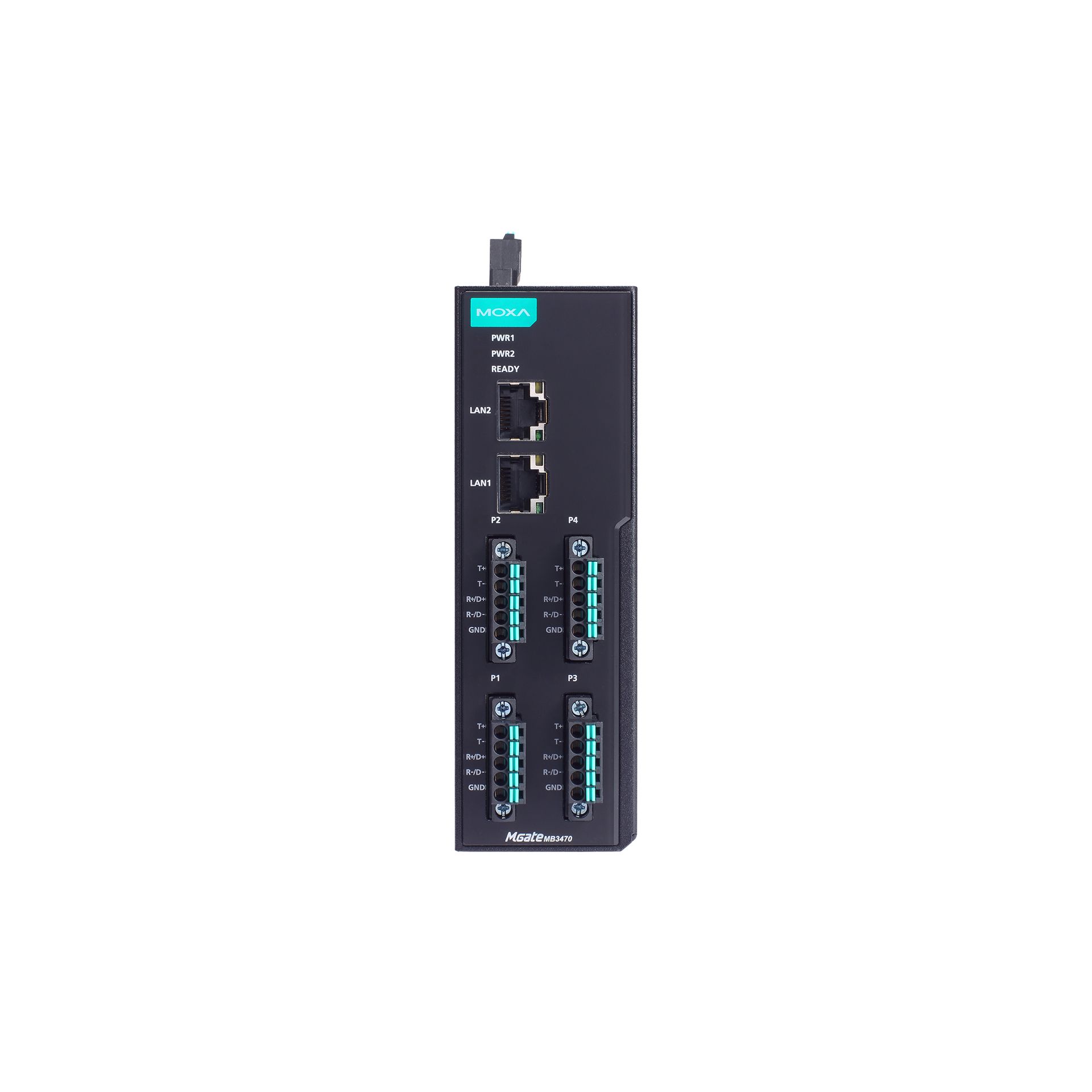

Преобразователь MGate MB3470-TB-G2-T

1 557.33 $ 122 361.13 ₽

Артикул 6170255

Доступно к заказу

сравнить в закладки

В КОРЗИНУ

Консультация

MGate MB3470-TB-G2-T

4-портовый преобразователь Modbus RTU/ASCII (RS-232/422/485) в Modbus TCP в промышленном исполнении, разъем последовательного интерфейса - клемма, с расширенным диапазоном температур, второго поколения

Другие модификации

MGate MB3170-M-SC-G2-T

MGate MB3170-M-ST-G2

MGate MB3170-M-ST-G2-T

MGate MB3170-SFP-G2

MGate MB3170-SFP-G2-T

MGate MB3170-S-SC-G2

MGate MB3170-S-SC-G2-T

MGate MB3270I-TB-G2-T

MGate MB3470I-TB-G2-T

MGate MB3470-TB-G2

скрыть показать отличия

Показать все

Основные свойства

Количество портов RS-232/422/485

4
Протоколы последовательной связи

Modbus ASCII
Modbus RTU
Proprietary Serial Client
Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45)
Возможность подключения резервного источника электропитания

Есть
Рабочая температура, °C

-40 ~ +75
Материал корпуса

Металл
Габаритные размеры, мм

42 x 89 x 129 мм

Характеристики
Документация и ПО
Дополнительные товары (1)
FAQ
Обзоры и Технологии

Параметры последовательной связи
Количество портов RS-232/422/485

4
Разъем последовательного порта

Клемма
Передаваемые сигналы

RS-232: Tx, Rx, GND
RS-422: TxD+, TxD-, RxD+, RxD-, GND
RS-485 (2-проводный): Data+, Data-, GND
RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND
Бит данных

7, 8
Четность

нет, чет, нечет, 0, 1
Стоповые биты

1, 2
Управление потоками данных

RTS/CTS, DTR/DSR, RTS Toggle (только для RS-232)
Протоколы последовательной связи

Modbus ASCII
Modbus RTU
Proprietary Serial Client
Скорость передачи данных, бит/с

50 ~ 921600 (поддержка нестандартных скоростей передачи данных)
Резистор Pull High/Low для RS-485

1 кОм, 150 кОм (программно настроивается)
Управление направлением передачи данных по RS-485

ADDC® (автоматическое)

Технологии
Промышленные протоколы

Modbus TCP Client, Modbus TCP Server, Modbus RTU/ASCII Client, Modbus RTU/ASCII Server, Proprietary Serial Client
Протоколы управления

ARP, DHCP Client, DNS, HTTPS, ICMP, IPv4/IPv6, SMTP, SMTPS, SNMPv1/v2c/v3, SNTP, TCP/IP, UDP
Протоколы синхронизации времени

SNTP Client

Функции безопасности
Протоколы защиты

SNMPv3, HTTPS (TLS 1.2)
Аутентификация

Local database
Шифрование

AES-128, AES-256, ECC-256, ECC-384, ECC-521, HMAC, RSA-1024, RSA-2048, RSA-3072, RSA-4096, SHA-256, SHA-384

Параметры связи
Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45)
Тип разъема

RJ45 (8 конт.)
Сетевые протоколы

Modbus TCP Client, Modbus TCP Server
Магнитная изоляция Ethernet-портов

1,5 кВ

Интерфейс Modbus
Протокол

Modbus RTU/ASCII Master/Slave, Modbus TCP Master/Slave
Максимальное количество соединений

32

Релейный вывод
Нагрузочная способность реле

1 А при 30 В пост.

Управление устройством
MIB-базы

MIB-II, RFC1213, RFC1317

Требования к электропитанию
Рабочее напряжение

12 ~ 48 В пост.
Потребление тока

377 мА @ 12 В пост.
Возможность подключения резервного источника электропитания

Есть
Разъем электропитания

Клемма

Условия эксплуатации
Рабочая температура, °C

-40 ~ +75
Температура хранения, °C

-40 ~ +85
Рабочая влажность, %

5 ~ 95, без образования конденсата

Защита
Защита от пыли и влаги

IP30

Конструктивные свойства
Материал корпуса

Металл

Размеры и вес
Габаритные размеры, мм

42 x 89 x 129 мм

Монтаж
Монтаж

На DIN-рейку

Наличие международных сертификатов
Безопасность

IEC 62368-1
UL 62368-1
Взрывобезопасность

ATEX
Class 1 Division 2
IECEx
Электромагнитная совместимость (EMI)

CISPR 32
FCC Part 15 Subpart B Class A
Электромагнитная совместимость (EMS)

IEC 61000-4-11
IEC 61000-4-2 (ESD)
IEC 61000-4-3 RS
IEC 61000-4-4 (EFT)
IEC 61000-4-5 Surge
IEC 61000-4-6 CS
IEC 61000-4-8 PFMF
Электромагнитная совместимость (EMC)

EN 61000-6-2
EN 61000-6-4
Применение в морских системах

DNV
Вибрации

IEC 60068-2-6

Гарантийный срок
Гарантийный срок

5 лет

Страница товара на англоязычном сайте
Ссылка на сайт moxa.com

https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/modbus-tcp-gateways/mgate-mb3170-g2-mb3270-g2-mb3470-g2-series

Документация

Datasheet (англ.): скачать (1,1 Мб)

Руководство по быстрой установке (англ.): скачать (3,5 Мб)

Руководство пользователя (англ.): скачать (17,4 Мб)
