Преобразователь UPort 1610-8

• Интерфейс USB
• Тип USB-порта
  USB Type B (в комплекте - кабель для подключения к PC) 
• Стандарт USB
  USB 2.0 
• Скорость передачи данных
  480 Мбит/с (Hi-Speed USB) и 12 Мбит/с (Full-Speed USB)

• Параметры последовательной связи
• Количество последовательных портов
  8
• Тип последовательных портов
  RS-232 
• Разъем последовательного порта
  DB9 'папа' 
• Передаваемые сигналы
  RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 
• Бит данных
  5, 6, 7, 8 
• Четность
  нет, чет, нечет, 0, 1 
• Стоповые биты
  1, 1.5, 2 
• Управление потоками данных
  RTS/CTS, XON/XOFF 
• Скорость передачи данных, бит/с
  50 ~ 921600 
• Буфер данных FIFO, байт
  128

• Требования к электропитанию
• Рабочее напряжение
  12 ~ 48 В пост. 
• Потребление тока
  580 мА при 12 В

• Условия эксплуатации
• Рабочая температура, °C
  0 ~ +55 
• Температура хранения, °C
  -20 ~ +75 
• Рабочая влажность, %
  5 ~ 95 

• Операционная система
• Драйверы для ОС
  Linux 2.4.x 
  Linux 2.6.x 
  Linux 3.x 
  Windows 2000 
  Windows 2012 (x64) 
  Windows Embedded CE 5.0 
  Windows Embedded CE 6.0 
  Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64) 

• Конструктивные свойства
• Материал корпуса
  Металл 

• Размеры и вес
• Габаритные размеры, мм
  204 x 125 x 44
• Вес нетто, кг
  0.84

• Монтаж
• Монтаж
  Настольный/настенный 

• Наличие международных сертификатов
• Безопасность
  UL60950-1 
• Электромагнитная совместимость (EMI)
  CISPR 32 
  FCC Part 15 Subpart B Class A 
• Электромагнитная совместимость (EMS)
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-3 RS 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
• Электромагнитная совместимость (EMC)
  EN 55032/24 
• Среднее время наработки на отказ (MTBF), часов
  208413

• Гарантийный срок
• Гарантийный срок
  5 лет 

• Комплект поставки
• Комплект поставки
  Адаптер питания 
  Кабель USB 
  Краткое руководство пользователя 
  Устройство 

• Страница товара на англоязычном сайте
• Ссылка на сайт moxa.com
  http://www.moxa.com/product/UPort_1610-8.htm

Документация

Datasheet (англ.): скачать (2 Мб)

Руководство по аппаратной части (англ.): скачать (0,6 Кб)

Руководство пользователя (англ.): скачать (8 Мб)

Руководство пользователя (рус.): скачать (0,5 Мб)

Инструкция по настройке преобразователей UPort (рус.): скачать (0,2 Мб)

Технические рекомендации: Руководство по портированию драйвера UPort на платформы на базе ARM (англ.): скачать (0,4 Мб)

Чертеж для AutoCAD 2D (dwg): скачать (0,9 Мб)

3D-модель (stp): скачать (0,6 Мб)

Программное обеспечение

Драйвер для Linux  Kernel 2.6.x (версия 2.0 от 16.06.2019): скачать (0,3 Мб):

• Список изменений: скачать (0,1 Мб)

Драйвер для Linux  Kernel 3.x (версия 3.0 от 16.06.2019): скачать (0,3 Мб):

• Список изменений: скачать (0,1 Мб)

Драйвер для Linux Kernel 5.x (версия 5.2 от 13.10.2023): скачать (0,6 Мб):

• Список изменений: скачать (0,1 Мб)

Драйвер для Linux Kernel 4.x (версия 4.2 от 13.10.2023): скачать (0,7 Мб):

• Список изменений: скачать (0,1 Мб)

Драйвер для Linux Kernel 6.x (версия 6.1 от 13.10.2023): скачать (0,6 Мб):

• Список изменений: скачать (0,1 Мб)


Драйвер для Windows 11, Windows Server 2022 и более поздних версий, (WHQL certified) (версия 4.1 от 13.10.2023): скачать (9 Мб):

• Список изменений: скачать (0,1 Мб)
• Windows 11
• Windows Server 2022

Драйвер для Windows 7-10, Server 2008 R2-2019 (WHQL certified) (версия 3.3 от 13.10.2023): скачать (11 Мб):

• Список изменений: скачать (0,1 Мб)
• Windows 10
• Windows 7
• Windows 8
• Windows 8.1
• Windows Server 2012 R2
• Windows Server 2016
• Windows Server 2019

Драйвер для Windows CE 6.0 (версия 1.0 от 18.01.2019): скачать (0,5 Мб)

• Список изменений: скачать (0,1 Мб)

Драйвер для Windows CE 5.0 (версия 1.1 от 18.01.2019): скачать (0,5 Мб)

• Список изменений: скачать (0,1 Мб)

PComm Lite - утилита для Windows 2000, XP, 2003, Vista, 2008, 7 (x86 and x64) (версия 1.6 от 14.01.2019): скачать (2 Мб)

• Список изменений: скачать (0,1 Мб)


ViewCOM (версия 1.0 от 12.07.2010): скачать (0,4 Мб)

Драйвер для Android (версия 1.0 от 23.08.2013): скачать (4 Мб)

Драйвер для Windows 2000/XP/Vista, Server 2003/2008 (WHQL certified) (версия 2.0 от 14.08.2018): скачать (2 Мб):

• Windows 2008 x64/x86
• Windows 2000
• Windows 2003 x64/x86
• Windows Vista x64/x86
• Windows XP x64/x86

Драйвер для macOS (версия 1.1 от 13.10.2023): скачать (9 Мб):

• Список изменений: скачать (0,1 Мб)
• macOS 10.12
• macOS 10.13
• macOS 10.14
• macOS 10.15
• macOS 11
• macOS 12
• macOS 13

Аксессуары

Монтажные комплекты

WK-44-01

36.90 $ Включает НДС 20% сравнить В КОРЗИНУ

Кабели, разъемы и заглушки

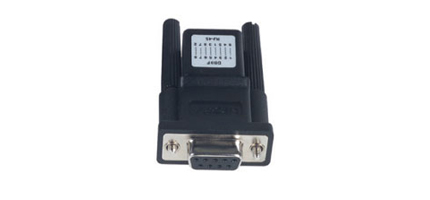

ADP-RJ458P-DB9F

15.72 $ Включает НДС 20% сравнить В КОРЗИНУ

Mini DB9F-to-TB

19.68 $ Включает НДС 20% сравнить В КОРЗИНУ

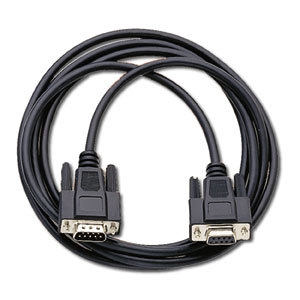

CBL-F9M9-150
