Встраиваемый компьютер на DIN-рейку UC-8112-LX

• Конструктивное исполнение
• Система охлаждения
  Пассивная (безвентиляторная) 

• Процессор
• Установленный процессор
  ARMv7 Cortex-A8 
• Тип поддерживаемых процессоров
  ARM 
• Частота процессора
  1.0 ГГц 

• Оперативная память
• Тип памяти
  DDR3 
• Объём установленной памяти
  512 Мб 

• Сетевые интерфейсы
• Количество и тип портов
  2 x 10/100 (RJ-45) 

• Интерфейсы ввода / вывода
• RS-232/422/485
  2 
• USB 2.0
  1 

• Накопители информации
• Модель установленного накопителя
  2 Гб microSD с ОС

• Слоты и модули расширения
• Mini PCI-e
  1 

• Индикация и управление
• Кнопки управления
  Сброс (Reset) 

• Дополнительные функции
• Сторожевой таймер ( WDT )
  Да 

• Питание устройства
• Диапазон входного напряжения питания
  12 ~ 24 В, DC 
• Потребление 12 В
  450 мА

• Общие параметры
• Наработка на отказ (MTBF), час
  1149242

• Физические параметры
• Габаритные размеры, мм
  101 x 27 x 128
• Вес нетто, кг
  0.22
• Материал корпуса
  Пластик 

• Условия эксплуатации
• Температура эксплуатации, °C
  -10 ~ +60 
• Температура хранения, °C
  -40 ~ +80 
• Влажность
  5 ~ 95 % ( без конденсата ) 

• Программное обеспечение
• Предустановленная операционная система
  Linux 

• Совместимость с операционными системами
• Linux
  Kernel 4.1 

• Сертификаты
• RoHS
  Да 
• Безопасности и электромагнитной совместимости
  CISPR 32 
  EN 55024 
  EN 55032 Class A 
  FCC Class A Part 15 
  IEC 61000-4 
  UL 60950 

• Параметры последовательной связи
• Разъем последовательного порта
  5-контактный терминальный блок 
• Передаваемые сигналы
  RS-232: TxD, RxD, RTS, CTS, GND 
  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
• Бит данных
  5, 6, 7, 8 
• Четность
  нет, чет, нечет, 0, 1 
• Стоповые биты
  1, 1.5, 2 
• Управление потоками данных
  XON/XOFF, ADDC® (automatic data direction control) для RS-485 
• Скорость передачи данных, бит/с
  0 ~ 115200 

• Управление устройством
• Консольный порт
  RS-232 (TxD, RxD, GND), 4 контакта

• Операционная система
• Операционная система
  Linux Debian 8 
• Поддержка Интернет-протоколов
  TCP, UDP, IPv4, IPv6, SNMPv2, ICMP, ARP, HTTP, CHAP, PAP, DHCP, NTP, NFS, SMTP, SSH, PPP, PPPoE
• Функции безопасности
  OpenVPN, iptables firewall 
• Web-интерфейс
  Apache, с поддержкой PHP и XML
• Функции Dial-Up
  PPP Daemon для Linux, поддержка протокола PPP в роли Server или Client.

• Гарантийный срок
• Гарантийный срок
  5 лет 

• Комплект поставки
• Комплект поставки

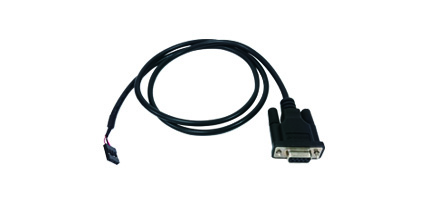

  Консольный кабель 
  Краткое руководство пользователя 
  Разъем питания 
  Устройство 

• Страница товара на англоязычном сайте
• Ссылка на сайт moxa.com
  https://www.moxa.com/product/UC-8100.htm

Документация

Datasheet (англ.): скачать (1 Мб)

Руководство по аппаратной части (англ.): скачать (2.8 Мб)

Руководство по программной части Linux Debian 7 (англ.): скачать (3 Мб)

Руководство по программной части Linux Debian 8 (англ.): скачать (3 Мб)

Руководство по быстрой установке (англ.): скачать (2 Мб)

Руководство по программной части для установочного пакета UC-8112-LX-STK (англ.): скачать (0,5 Мб)

Руководство по аппаратной части для установочного пакета UC-8112-LX-STK (англ.): скачать (0,9 Мб)

Руководство пользователя для установочного пакета UC-8112-LX-STK (англ.): скачать (11 Мб)

Инструкция по настройке режима WiFi-роутера для компьютера серии UC-8100 (англ.): скачать (0,3 Мб)

Руководство пользователя программного обеспечения ThingsPro (англ.): скачать (2 Мб)

Руководство пользователя компьютеров с ARM-процессором (Debian 9) (англ.): скачать (2 Мб)

Технические рекомендации: Поддержание актуальности программного обеспечения шлюза IIoT (англ.): скачать (1 Мб)

Руководство по совместимости компонентов (англ.): скачать (0,2 Мб)

Руководство пользователя ThingsPro Proxy (англ.): скачать (2 Мб)

Чертеж для AutoCAD 2D (dwg): скачать (2 Мб)

3D-модель (stp): скачать (2 Мб)

---

Программное обеспечение

Firmware для серии UC-8100 (версия 3.7 от 21.03.2024): скачать (283 Мб)

• Список изменений: скачать (0,6 Мб)
• Moxa Industrial Linux (Debian 9)

Firmware для серии UC-8100 (версия 2.1 от 09.05.2018): скачать (249 Мб)

• Список изменений: скачать (0,6 Мб)
• Debian 8.x

ПО ThingsPro 2 – IIoT-шлюз (версия 2.5.1 от 14.06.2019): скачать (329 Мб)

• Debian 8.x

ПО ThingsPro 2 – IIoT-шлюз (версия 2.5.1 от 11.09.2019): скачать (186 Мб)

• Debian 9

ПО ThingsPro 2 – IIoT-шлюз (версия 2.6.0 от 31.07.2020): скачать (395 Мб)

• Moxa Industrial Linux (Debian 9)

Патч для исправления уязвимости Shellshock для встраиваемых компьютеров (версия 1.0 от 12.11.2014): скачать (2 Мб)

Утилита Tool-chain для серии UC-8100 (версия 1.2 от 16.01.2015): скачать (99 Мб)

• Linux 3.2.x (RISC)

Утилита Tool-chain для серии UC-8100 (версия 4.9 от 25.07.2017): скачать (108 Мб)

• Linux 4.x (RISC)

Утилита Tool-chain для серии UC-8100 (версия 6.3 от 17.09.2018): скачать (53 Мб)

• Linux 4.x (RISC)

Исходники ядра ОС для серии UC-8100 (версия 3.1 от 17.09.2018): скачать (259 байт)

• Linux 4.x (x86)

Исходные коды для серии UC-8100 (версия 1.4 от 20.04.2015): скачать (98 Мб)

• Linux 3.x (x86)

Исходные коды для серии UC-8100 (версия 1.2 от 16.01.2015): скачать (99 Мб)

• Linux 3.2.x (x86)

Примеры программ для серии UC-8100 (версия 1.2 от 16.01.2015): скачать (8 Мб)

• Linux 4.x (x86)

Примеры программ для серии UC-8100 (версия 3.0 от 17.09.2018): скачать (12 Кб)

Debian Key для серии UC-8100 (версия 1.2 от 16.01.2015): скачать (2 Кб)

Пакет программ для серии UC-8100 (версия 2.0 от 25.07.2017): скачать (98 Мб)

Пакет программ для серии UC-8100 (версия 4.9 от 25.07.2017): скачать (108 Мб)

ПО  ThingsPro Edge (версия 2.3.0 build 3571 для серий UC-2112, UC-8112, UC-3100 от 06.07.2022): скачать (290 Мб)

• Список изменений: скачать (0,1 Мб)

- Moxa Industrial Linux 1.x (Debian 9)

Утилита для ThingsPro Edge (ThingsPro Proxy) (версия 1.3.0 от 29.03.2022): скачать (106 Мб)

• Список изменений: скачать (0,1 Мб)

- Windows 10
