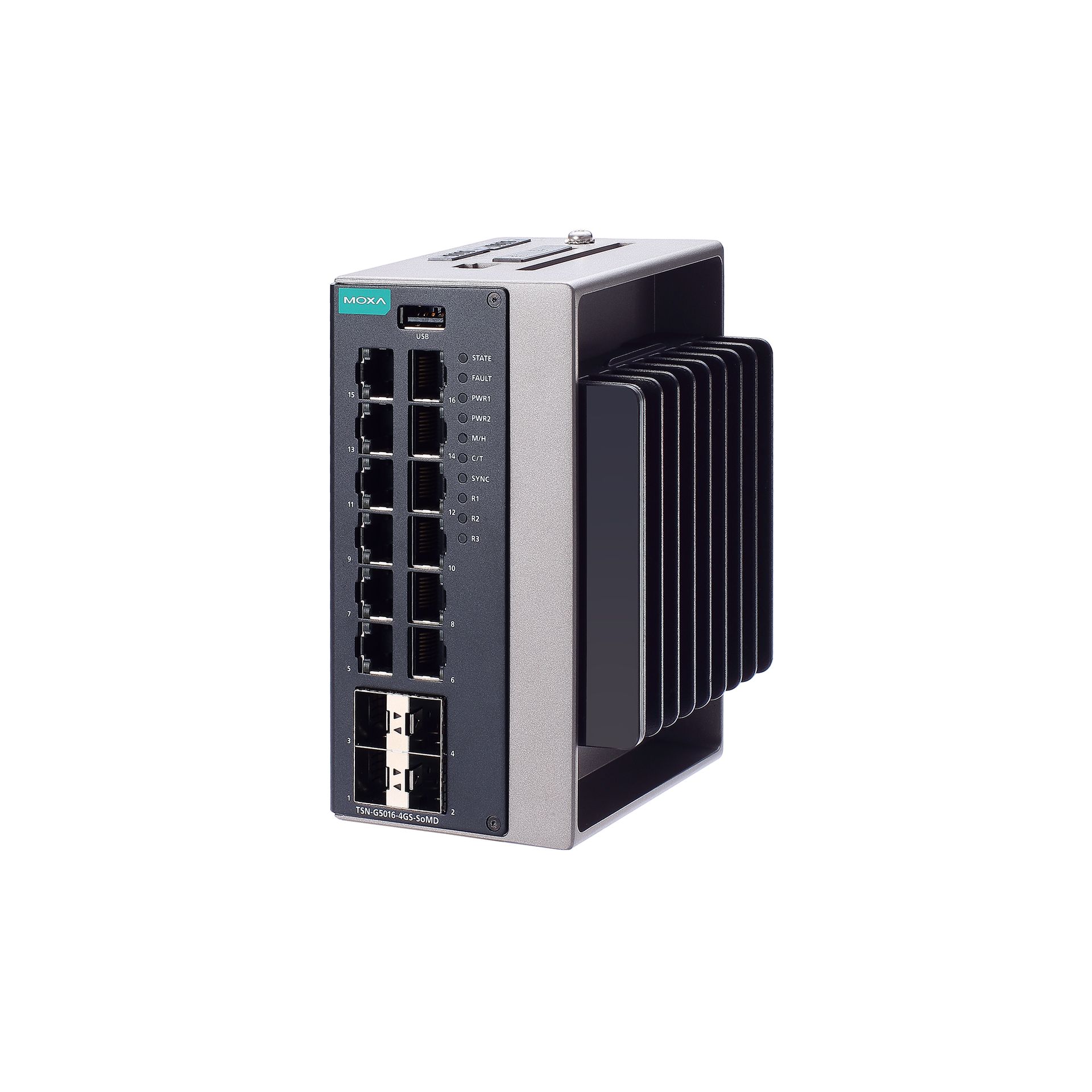

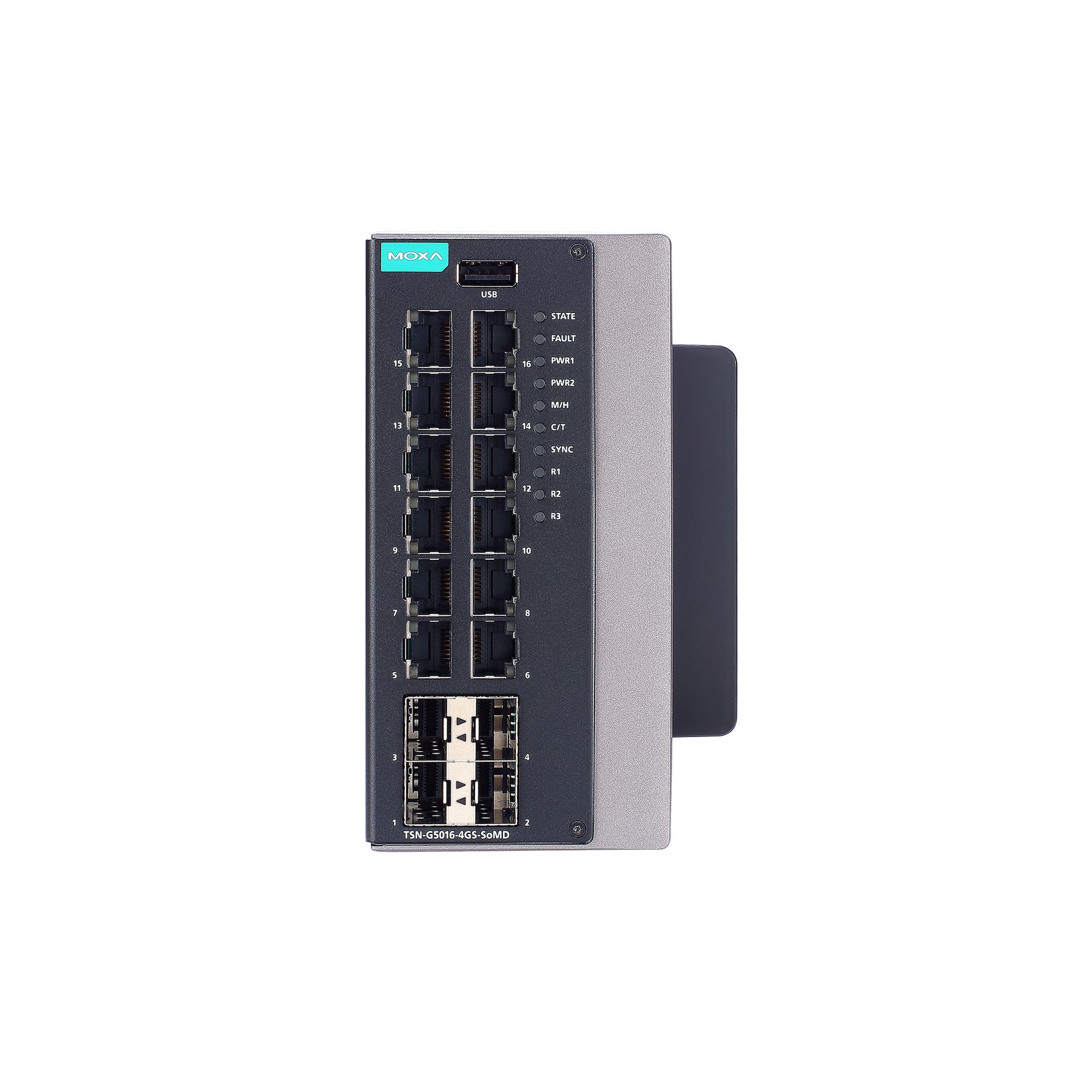

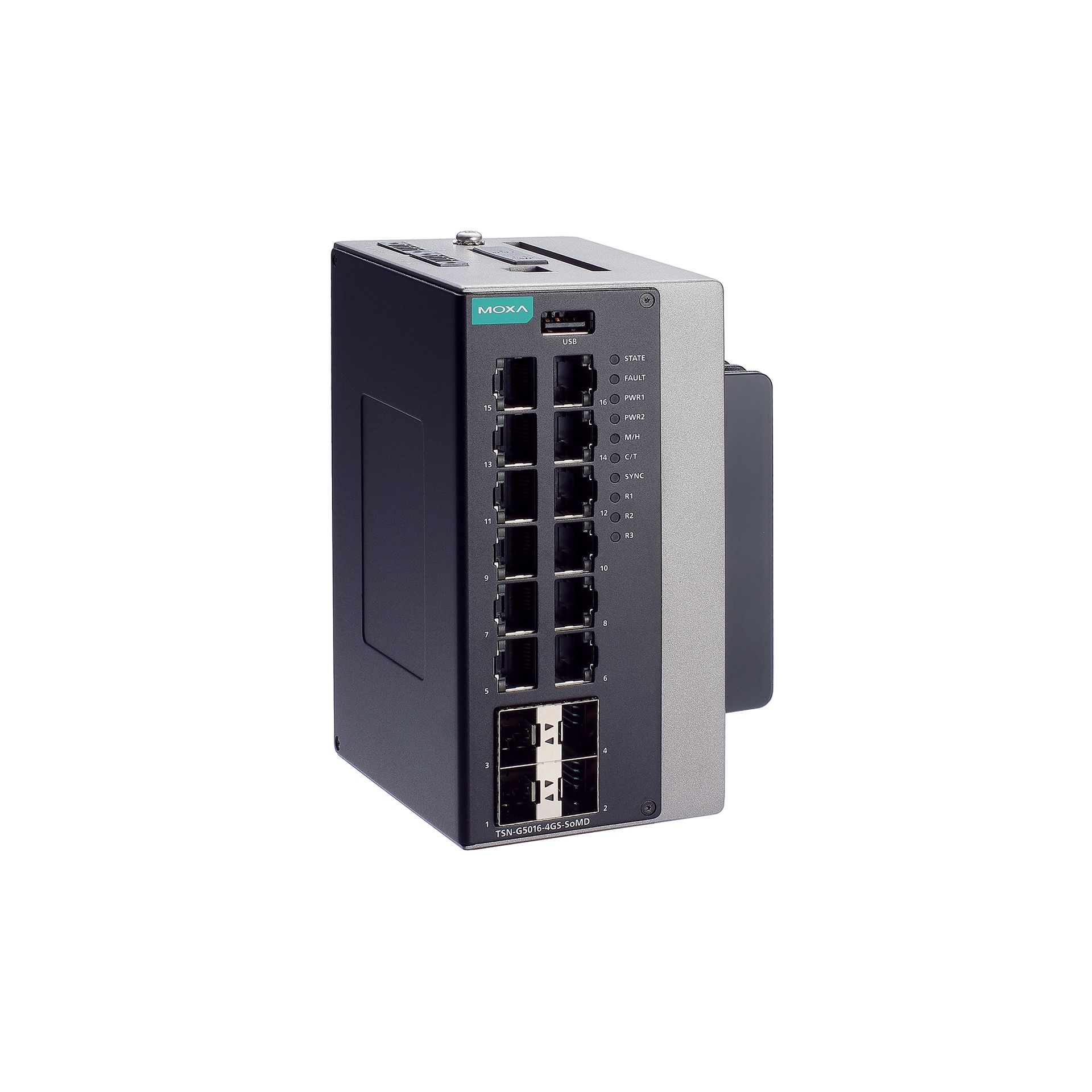

Коммутатор TSN-G5016-4GS-SoMD-LV-T

• Интерфейс
• Общее количество портов
  16
• Уровень коммутатора
  L2 
• Тип разъема для "витой пары"
  RJ45 

• Технологии
• Стандарты
  IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X), IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid Spanning Tree Protocol, IEE 1588v2 PTP Precision Time Protocol (hardware-based), IEEE 802.1 AS for Time Synchronization, IEEE 802.1 Qbv for Time-aware Shaper
• Протоколы управления
  IPv4/IPv6, LLDP, SMTP, SNMP Inform, SNMPv1/v2c/v3, SNMP Trap, DHCP Server/Client, ARP, TFTP, SFTP, HTTP, HTTPS, SSH, Telnet, Private MIB, Syslog, Port Mirroring
• Протоколы фильтрации
  802.1Q VLAN, Static Multicast
• Протоколы резервирования
  RSTP, STP
• Протоколы безопасности
  Broadcast storm protection, Trust access control, Loginand Password Policy, HTTPS/SSL, SSH, SNMPv3, RADIUS, TACACS+
• Протоколы синхронизации времени
  SNTP, NTP Server/Client, IEEE 1588v2 PTP (hardware-based), IEEE802.1 AS, IEEE802.1 Qbv
• Таблица MAC-адресов
  9К
• Размер буфера пакетов
  8 Мбит

• Функции VLAN и IGMP
• Максимальное количество VLAN
  256 
• Диапазон VLAN ID
  1 ~ 4094 

• Порты Gigabit Ethernet 10/100/1000 Мбит/с
• Витая пара (разъем RJ45)
  12 

• Порты Gigabit Ethernet 1000 Мбит/с
• Витая пара (разъем RJ45)
  8
• Оптоволокно (разъем для SFP-модуля)
  4

• Дискретный ввод
• Количество каналов дискретного ввода
  1 
• Напряжение лог. 1
  +13 ~ +30 В пост. 
• Напряжение лог. 0
  -30 ~ +3 В 
• Максимальный ток, мА
  8

• Релейный вывод
• Количество каналов релейного вывода
  1
• Нагрузочная способность реле
  1 А при 24 В пост. 

• Поддержка интеллектуальных функций
• Автоматическое оповещение об обрыве электропитания
  При помощи реле 
• Автоматическое оповещение об обрыве связи по порту
  При помощи реле 

• Светодиодные индикаторы
• Светодиодные индикаторы
  STATE, FAULT, PWR1, PWR2, M/H,C/T, SYNC, R1, R2, R3

• Управление устройством
• Интерфейс управления
  Консольный порт RS-232 (TxD, RxD, GND), 3-конт. (115200,n,8,1) 
• Кнопка Reset
  Есть 
• MIB-базы
  Bridge-MIB, Ethernet-like-MIB, IEEE8021-AS-MIB, IEEE8021-SPANNING-TREE-MIB, IF-MIB, LLDP-MIB, PTPBASE-MIB, Q-BRIDGE-MIB, RFC1213-MIB, SNMPv2-MIB

• Требования к электропитанию
• Рабочее напряжение
  9.6 ~ 60 В пост. 
• Входное напряжение
  12 ~ 48 В пост. 
• Потребление тока
  3 А
• Возможность подключения резервного источника электропитания
  Есть 
• Разъем электропитания
  Клемма 
• Защита от неверной полярности
  Есть 

• Условия эксплуатации
• Рабочая температура, °C
  -40 ~ +70 
• Температура хранения, °C
  -40 ~ +85 
• Рабочая влажность, %
  5 ~ 95, без образования конденсата 

• Защита
• Защита от пыли и влаги
  IP40 
• Защита по току
  Есть 

• Конструктивные свойства
• Материал корпуса
  Металл 

• Размеры и вес
• Габаритные размеры, мм
  84 x 140 x 105
• Вес нетто, кг
  1.39

• Монтаж
• Монтаж
  На DIN-рейку 
  Настенный (опционально) 

• Наличие международных сертификатов
• Безопасность
  EN 62368-1 
  UL 61010-2-201 
• Электромагнитная совместимость (EMI)
  CISPR 32 
  FCC Part 15 Subpart B Class A 
• Электромагнитная совместимость (EMS)
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-3 RS 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 PFMF 
• Электромагнитная совместимость (EMC)
  EN 55032 
  EN 55035 
• Удары
  IEC 60068-2-27 
• Свободное падение
  IEC 60068-2-32 
• Вибрации
  IEC 60068-2-6 
• Среднее время наработки на отказ (MTBF), часов
  809568

• Гарантийный срок
• Гарантийный срок
  5 лет 

• Комплект поставки
• Комплект поставки
  Консольный кабель RJ45-на-DB9 
  Краткое руководство пользователя 
  Устройство 

• Страница товара на англоязычном сайте
• Ссылка на сайт moxa.com
  https://www.moxa.com/en/products/industrial-network-infrastructure/ethernet-switches/layer-2-managed-switches/tsn-g5016-series
