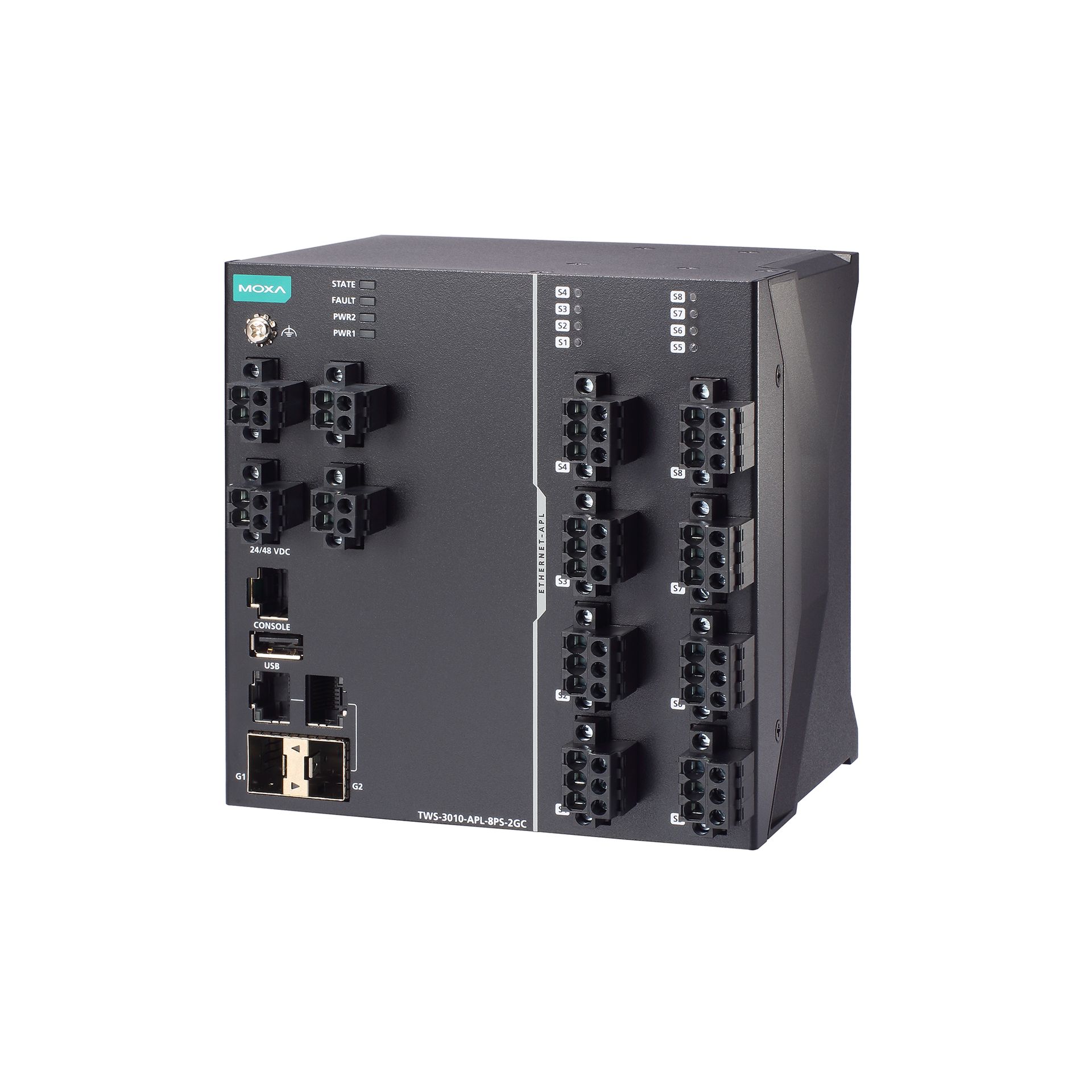

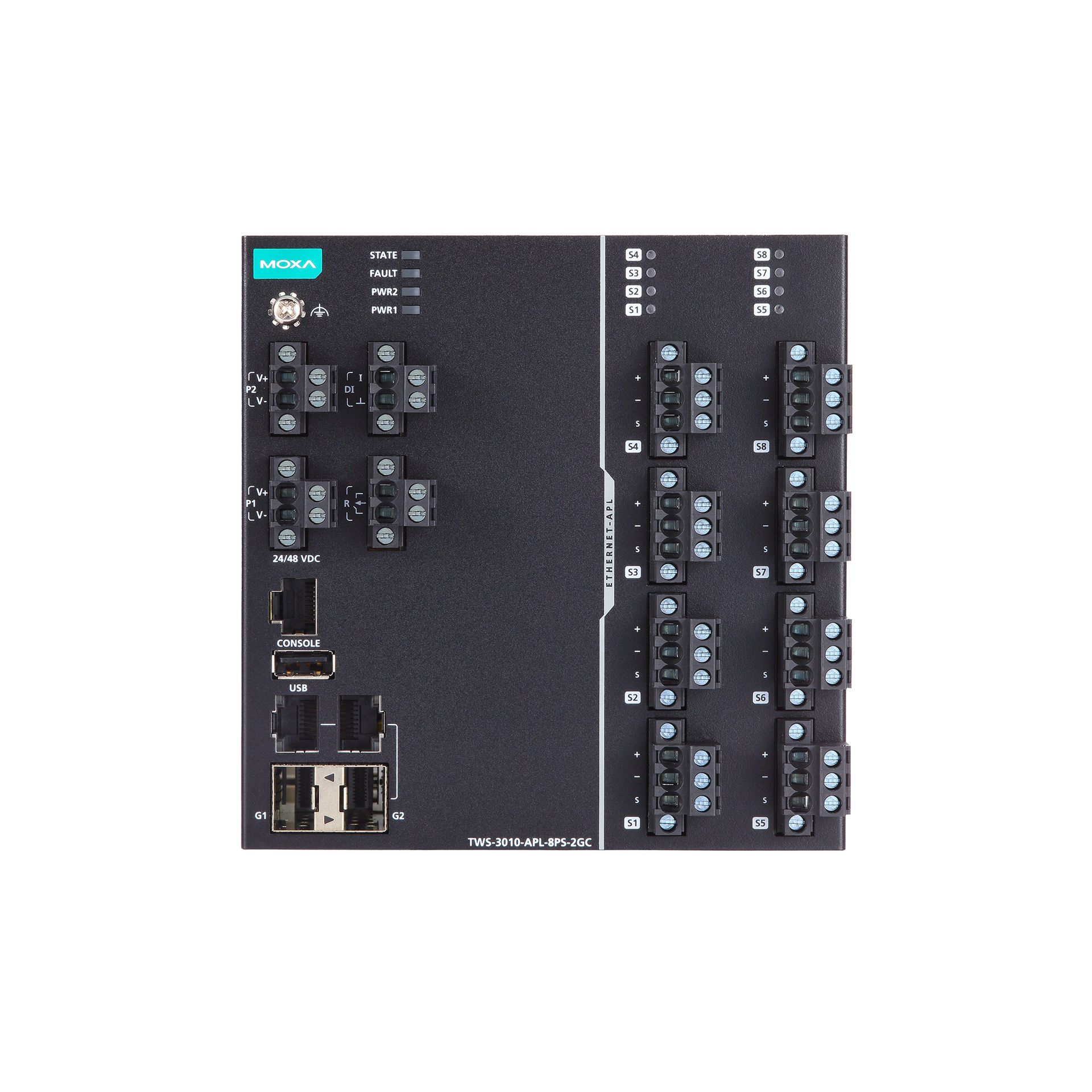

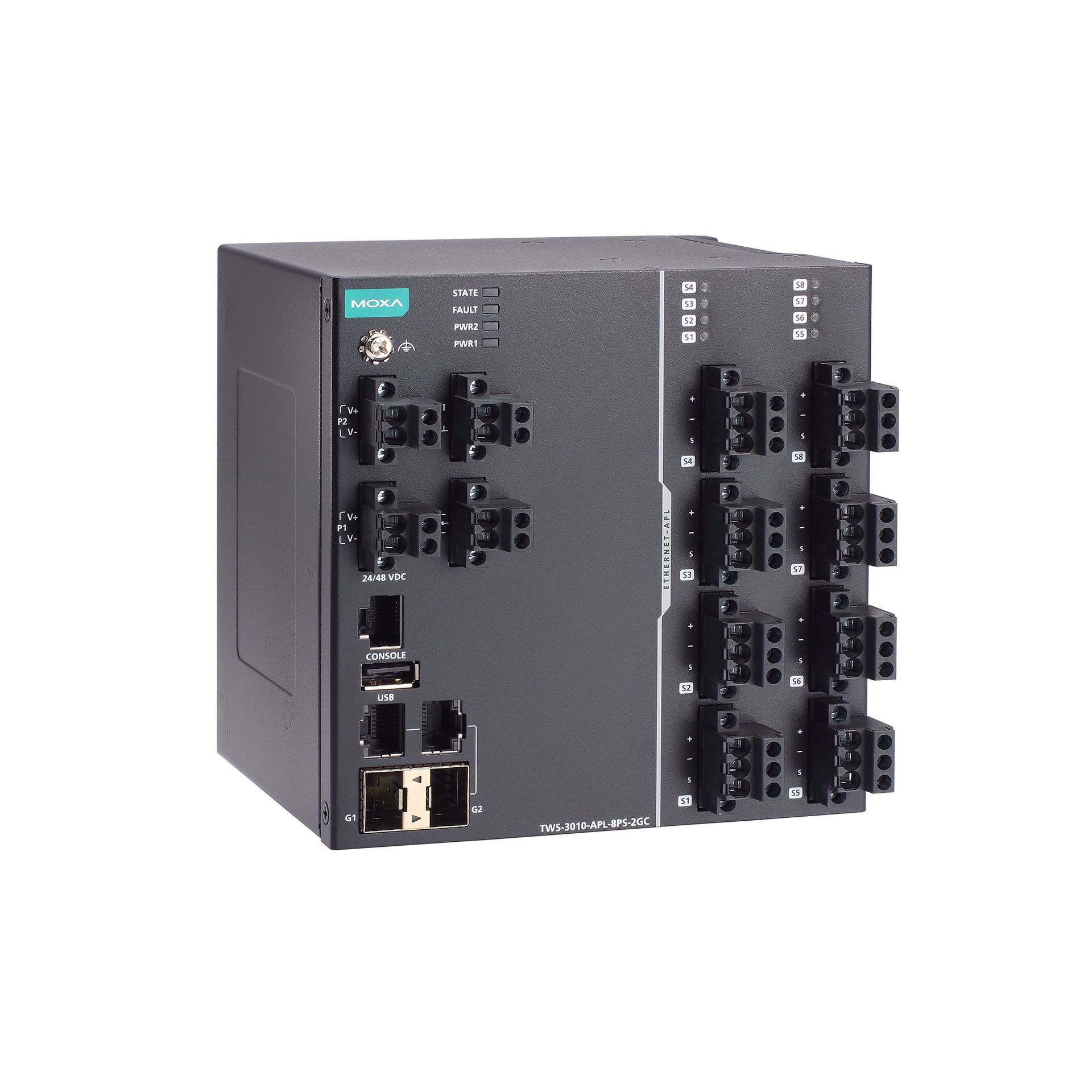

Коммутатор TWS-3010-APL-8PS-2GC-T

• Интерфейс
• Общее количество портов
  10

• Технологии
• Стандарты
  IEEE802.1D-2004 for Spanning Tree Protocol, IEEE802.1p for Class of Service, IEEE802.1Q for VLAN Tagging, IEEE802.1s for Multiple Spanning Tree Protocol, IEEE802.1w for Rapid Spanning Tree Protocol, IEEE802.1X for authentication, IEEE802.3 for 10BaseT, IEEE802.3u for 100BaseT(X) and 100BaseFX, IEEE802.3x for flow control, IEEE802.3z for 1000BaseX, IEEE802.3ab for 1000BaseT(X), IEEE802.3ad for Port Trunk with LACP, IEEE802.3cg for 10Base-T1L
• Промышленные протоколы
  EtherNet/IP, Modbus TCP, PROFINET IO Device
• Протоколы управления
  LLDP, Back Pressure Flow Control, BOOTP, Port Mirroring, DHCP Option 66/67/82, DHCP Server/Client, Fiber check, Flow control, IPv4/IPv6, RARP, RMON, SCP, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP
• Протоколы фильтрации
  802.1QVLAN, BPDU Guard, BPDU Filter, GMRP, GVRP, IGMPv1/v2/v3, Port-based VLAN
• Протоколы резервирования
  Link Aggregation, MRP, MSTP, RSTP, STP
• Протоколы безопасности
  Broadcast storm protection, HTTPS/SSL, TACACS+, SNMPv3, Sticky MAC, NTP authentication, Port Lock, RADIUS, SSH, SMTP with TLS
• Протоколы синхронизации времени
  NTP Server/Client, SNTP
• Таблица MAC-адресов
  8K
• Размер буфера пакетов
  1 Мбит

• Функции VLAN и IGMP
• Максимальное количество VLAN
  64 
• Диапазон VLAN ID
  1 ~ 4094 
• Количество групп IGMP
  2048 
• Количество приоритизированных очередей
  4

• Порты 10Base-T1L
• Стандарт
  APL 
• Количество портов
  8 
• Питание конечных устройств по 10Base-T1L
  Ethernet-APL классы A и C 
• Разъем
  Клемма 

• Порты Gigabit Ethernet 10/100/1000 Мбит/с
• Комбинированные разъемы (витая пара или SFP 100/1000 Мбит/с)
  2 

• Дискретный ввод
• Количество каналов дискретного ввода
  1 
• Напряжение лог. 1
  +13 ~ +30 В пост. 
• Напряжение лог. 0
  -30 ~ +3 В 
• Максимальный ток, мА
  8

• Релейный вывод
• Количество каналов релейного вывода
  1
• Нагрузочная способность реле
  1 А при 24 В пост. 

• Поддержка интеллектуальных функций
• Автоматическое оповещение об обрыве электропитания
  При помощи реле, по E-Mail, по SNMP 
• Автоматическое оповещение об обрыве связи по порту
  При помощи реле, по E-Mail, по SNMP 

• Светодиодные индикаторы
• Светодиодные индикаторы
  PWR1, PWR2, STATE, FAULT, Gigabit combo port,Ethernet-APL spurport

• Управление устройством
• Кнопка Reset
  Есть 
• MIB-базы
  Ethernet-like-MIB, MIB-II, Bridge-MIB, P-BRIDGE MIB, Q-BRIDGE-MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

• Требования к электропитанию
• Рабочее напряжение
  20 ~ 60 В пост. 
• Входное напряжение
  24/48 В пост. 
• Потребление тока
  1 A - 0.5 A (макс.), 24 ~ 48 В пост.
• Возможность подключения резервного источника электропитания
  Есть 
• Разъем электропитания
  Клемма 
• Защита от неверной полярности
  Есть 

• Условия эксплуатации
• Рабочая температура, °C
  -40 ~ +75 
• Температура хранения, °C
  -40 ~ +85 
• Рабочая влажность, %
  5 ~ 95, без образования конденсата 
• Рабочая высота над уровнем моря
  до 2000 м 

• Защита
• Защита от пыли и влаги
  IP30 
• Защита по току
  Есть 

• Конструктивные свойства
• Материал корпуса
  Металл 

• Размеры и вес
• Габаритные размеры, мм
  133 x 135 x 111
• Вес нетто, кг
  1.46

• Монтаж
• Монтаж
  На DIN-рейку 
  Настенный (опционально) 

• Наличие международных сертификатов
• Безопасность
  EN 62368-1 
  IEC 62368-1 
  UL 61010-2-201 
• Электромагнитная совместимость (EMI)
  FCC Part 15 Subpart B Class A 
• Электромагнитная совместимость (EMS)
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-3 RS 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 PFMF 
• Электромагнитная совместимость (EMC)
  EN 61000-6-2 
  EN 61000-6-4 
• Удары
  IEC 60068-2-27 
• Свободное падение
  ISTA 1A 
• Вибрации
  IEC 60068-2-64 
  IEC 60068-2-6 
• Среднее время наработки на отказ (MTBF), часов
  2063466

• Гарантийный срок
• Гарантийный срок
  5 лет 

• Комплект поставки
• Комплект поставки
  Краткое руководство пользователя 
  Устройство 
