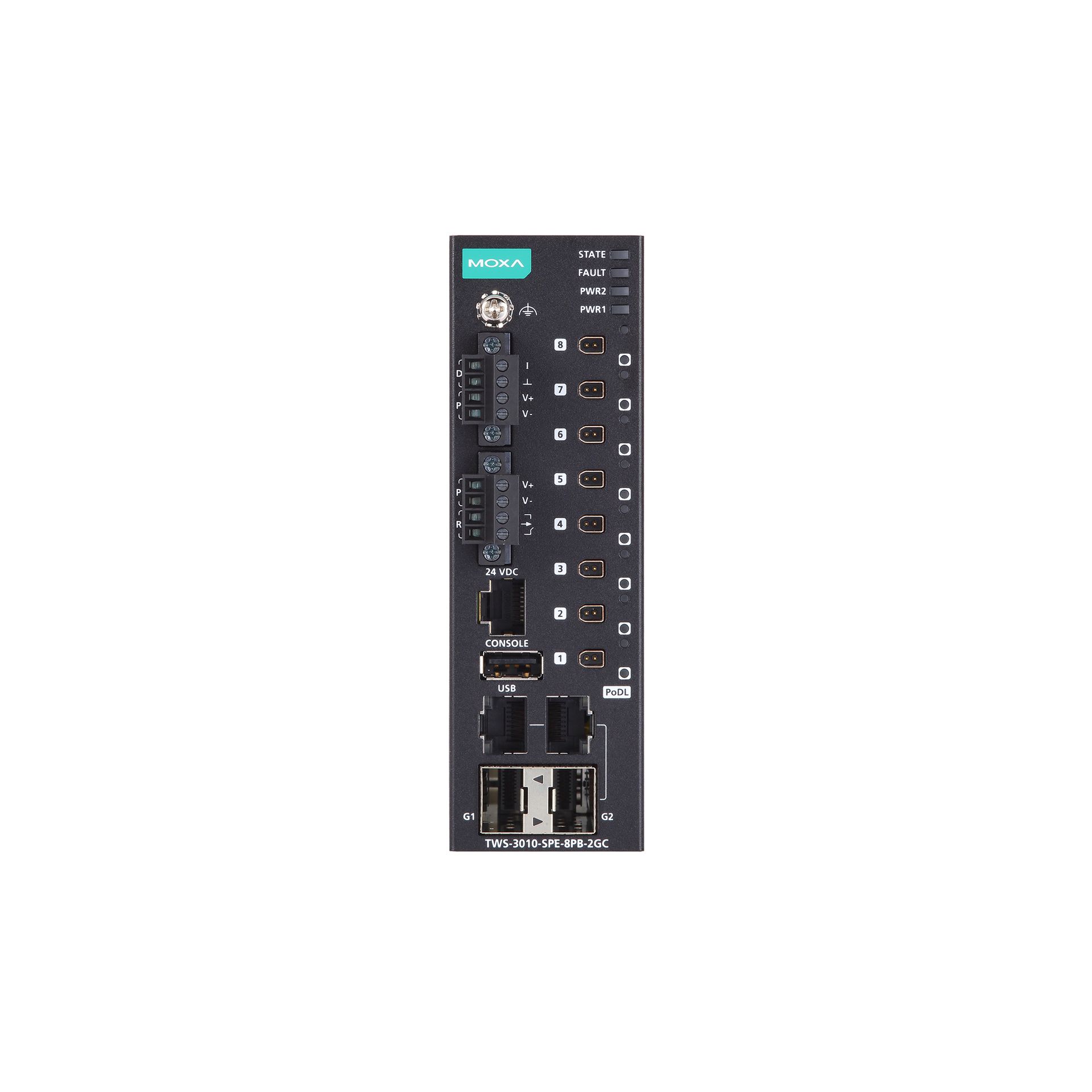

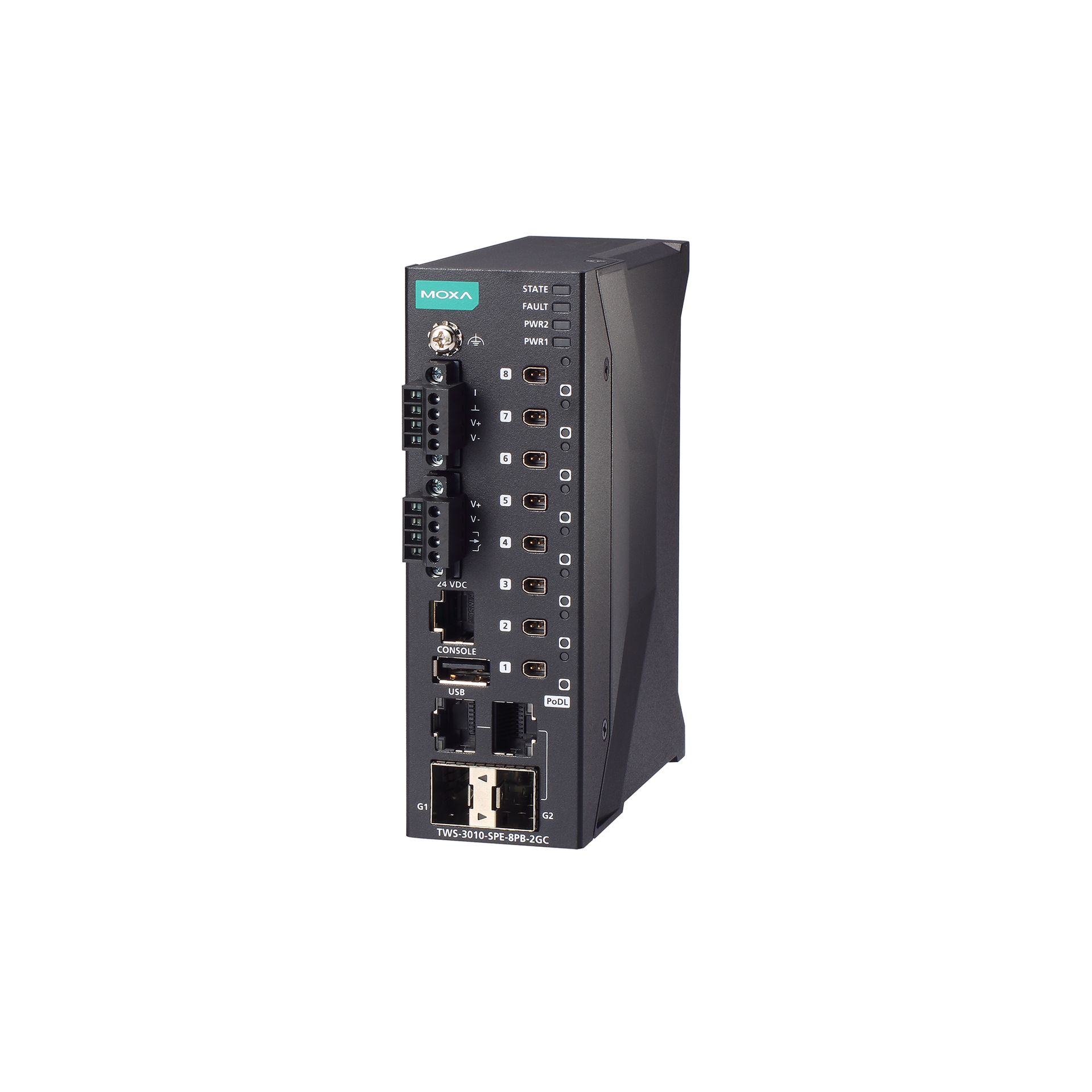

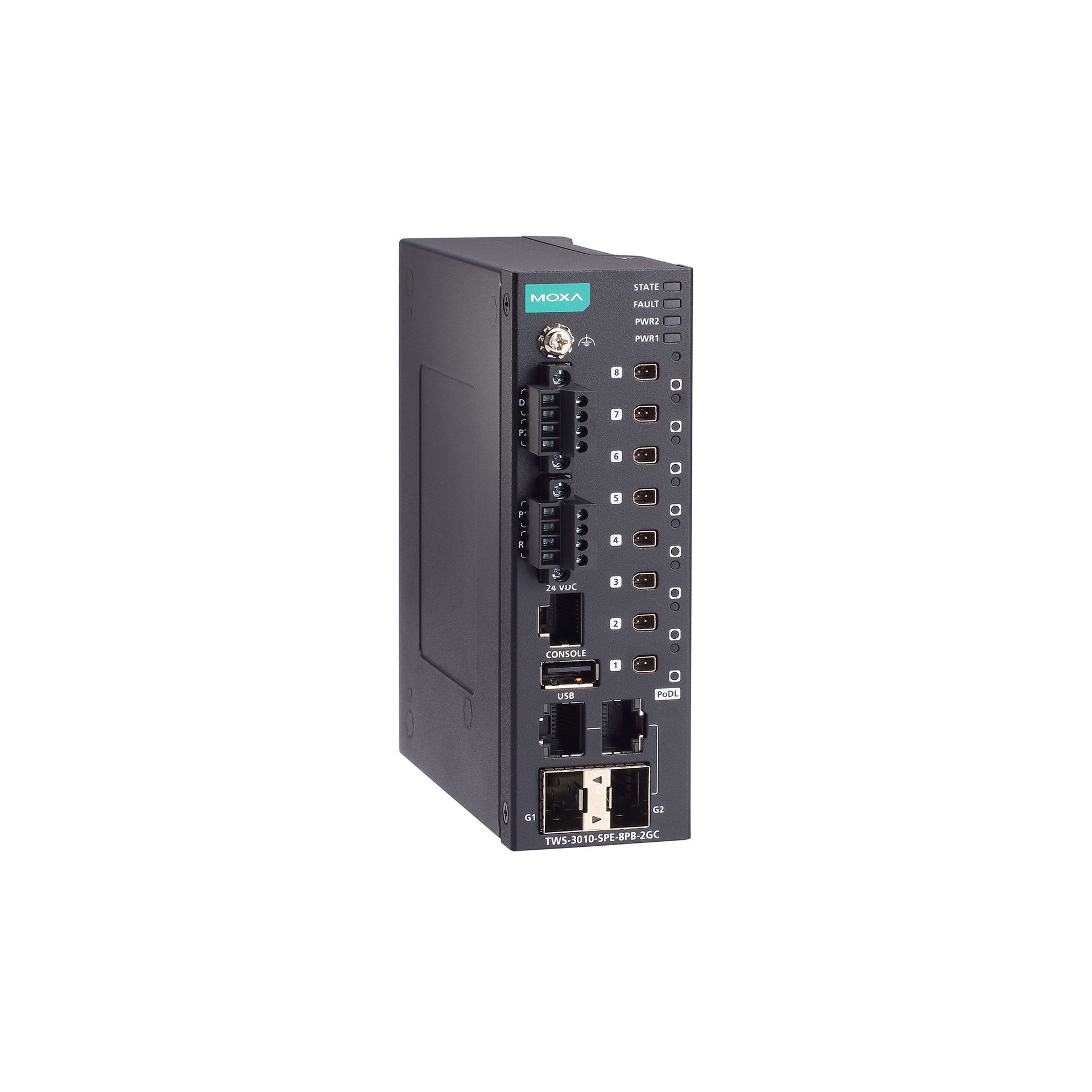

Коммутатор TWS-3010-SPE-8PB-2GC-T

Артикул 6176985

сравнить в закладки

Запрос цены

Консультация

TWS-3010-SPE-8PB-2GC-T

Коммутатор SPE с 2 портами 10/100/1000BaseT(X) или 100/1000BaseSFP, 8 портами 10BASE-T1L с разъемами IEC 63171-2 SPE и классами питания PoDL 10, 11 и 12, двумя источниками питания 24 В постоянного тока, расширенным диапазоном температур

Другие модификации

скрыть показать отличия

Основные свойства

Общее количество портов

10
Количество каналов дискретного ввода

1
Возможность подключения резервного источника электропитания

Есть
Рабочая температура, °C

-40 ~ +75
Материал корпуса

Металл
Габаритные размеры, мм

43 x 135 x 111

Характеристики
Документация и ПО
Дополнительные товары (2)
FAQ

Интерфейс
Общее количество портов

10

Технологии
Стандарты

IEEE802.1D-2004 for Spanning Tree Protocol, IEEE802.1p for Classof Service, IEEE802.1Q for VLAN Tagging, IEEE802.1s for Multiple Spanning Tree Protocol, IEEE802.1w for Rapid Spanning Tree Protocol, IEEE802.1X for authentication, IEEE802.3 for 10BaseT, IEEE802.3u for 100BaseT(X) and 100BaseFX, IEEE802.3x for flow control, IEEE802.3z for 1000BaseX, IEEE802.3ab for 1000BaseT(X), IEEE802.3ad for Port Trunk with LACP, IEEE802.3cg for 10Base-T1L and PoDL
Промышленные протоколы

EtherNet/IP, Modbus TCP, PROFINET IO Device
Протоколы управления

LLDP, Back Pressure Flow Control, BOOTP, Port Mirroring, DHCP Option 66/67/82, DHCP Server/Client, Fiber check, Flow control, IPv4/IPv6, RARP, RMON, SCP, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP
Протоколы фильтрации

802.1Q VLAN, BPDU Guard, BPDU Filter, GMRP, GVRP, IGMPv1/v2/v3, Port-based VLAN
Протоколы резервирования

Link Aggregation, MRP, MSTP, RSTP, STP
Протоколы безопасности

Broadcast storm protection, HTTPS/SSL, TACACS+, SNMPv3, Sticky MAC, NTP authentication, Port Lock, RADIUS, SSH, SMTP with TLS
Протоколы синхронизации времени

NTP Server/Client, SNTP
Таблица MAC-адресов

8K
Размер буфера пакетов

1 Мбит

Функции VLAN и IGMP
Максимальное количество VLAN

64
Диапазон VLAN ID

1 ~ 4094
Количество групп IGMP

2048
Количество приоритизированных очередей

4

Порты 10Base-T1L
Питание конечных устройств по 10Base-T1L

PoDL классы 10, 11 и 12
Разъем

IEC63171-2 SPE
Стандарт

SPE
Количество портов

8

Порты Gigabit Ethernet 10/100/1000 Мбит/с
Комбинированные разъемы (витая пара или SFP 100/1000 Мбит/с)

2

Дискретный ввод
Количество каналов дискретного ввода

1
Напряжение лог. 1

+13 ~ +30 В пост.
Напряжение лог. 0

-30 ~ +3 В
Максимальный ток, мА

8

Релейный вывод
Количество каналов релейного вывода

1
Нагрузочная способность реле

1 А при 24 В пост.

Поддержка интеллектуальных функций
Автоматическое оповещение об обрыве электропитания

При помощи реле, по E-Mail, по SNMP
Автоматическое оповещение об обрыве связи по порту

При помощи реле, по E-Mail, по SNMP

Светодиодные индикаторы
Светодиодные индикаторы

PWR1, PWR2, STATE, FAULT, Gigabit combo port, SPE port, SPE PoDL indicator

Управление устройством
Кнопка Reset

Есть
MIB-базы

Ethernet-like-MIB, MIB-II, Bridge-MIB, P-BRIDGE MIB, Q-BRIDGE-MIB, RMON MIB Groups 1,2,3,9, RSTP MIB

Требования к электропитанию
Рабочее напряжение

20 ~ 30 В пост.
Входное напряжение

24 В пост.
Потребление тока

4,8 А (макс.), 24 В пост.
Возможность подключения резервного источника электропитания

Есть
Разъем электропитания

Клемма
Защита от неверной полярности

Есть

Условия эксплуатации
Рабочая температура, °C

-40 ~ +75
Температура хранения, °C

-40 ~ +85
Рабочая влажность, %

5 ~ 95, без образования конденсата
Рабочая высота над уровнем моря

до 2000 м

Защита
Защита от пыли и влаги

IP30
Защита по току

Есть

Конструктивные свойства
Материал корпуса

Металл

Размеры и вес
Габаритные размеры, мм

43 x 135 x 111
Вес нетто, кг

0.83

Монтаж
Монтаж

На DIN-рейку
Настенный (опционально)

Наличие международных сертификатов
Безопасность

EN 62368-1
IEC 62368-1
UL 61010-2-201
Электромагнитная совместимость (EMI)

FCC Part 15 Subpart B Class A
Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD)
IEC 61000-4-3 RS
IEC 61000-4-4 (EFT)
IEC 61000-4-5 Surge
IEC 61000-4-6 CS
IEC 61000-4-8 PFMF
Электромагнитная совместимость (EMC)

EN 61000-6-2
EN 61000-6-4
Удары

IEC 60068-2-27
Свободное падение

ISTA 1A
Вибрации

IEC 60068-2-64
IEC 60068-2-6
Среднее время наработки на отказ (MTBF), часов

1332050

Гарантийный срок
Гарантийный срок

5 лет

Комплект поставки
Комплект поставки

Краткое руководство пользователя
Устройство

Страница товара на англоязычном сайте
Ссылка на сайт moxa.com

https://www.moxa.com/en/products/industrial-network-infrastructure/ethernet-switches/two-wire-ethernet-switches-(spe-apl)/tws-3010-spe-series

Документация

Datasheet (англ.): скачать (1 Мб)

Руководство по быстрой установке (англ.): скачать (3,4 Мб)

Руководство по созданию резервированных сетей (UI 2.0) (англ.): скачать (3.9 Мб)

Чертеж для AutoCAD 2D (dwg): скачать (1 Мб)
